Wenzhou Shangming Electric Co, Ltd adalah produsen dan pemasok peralatan listrik premium terkemuka.

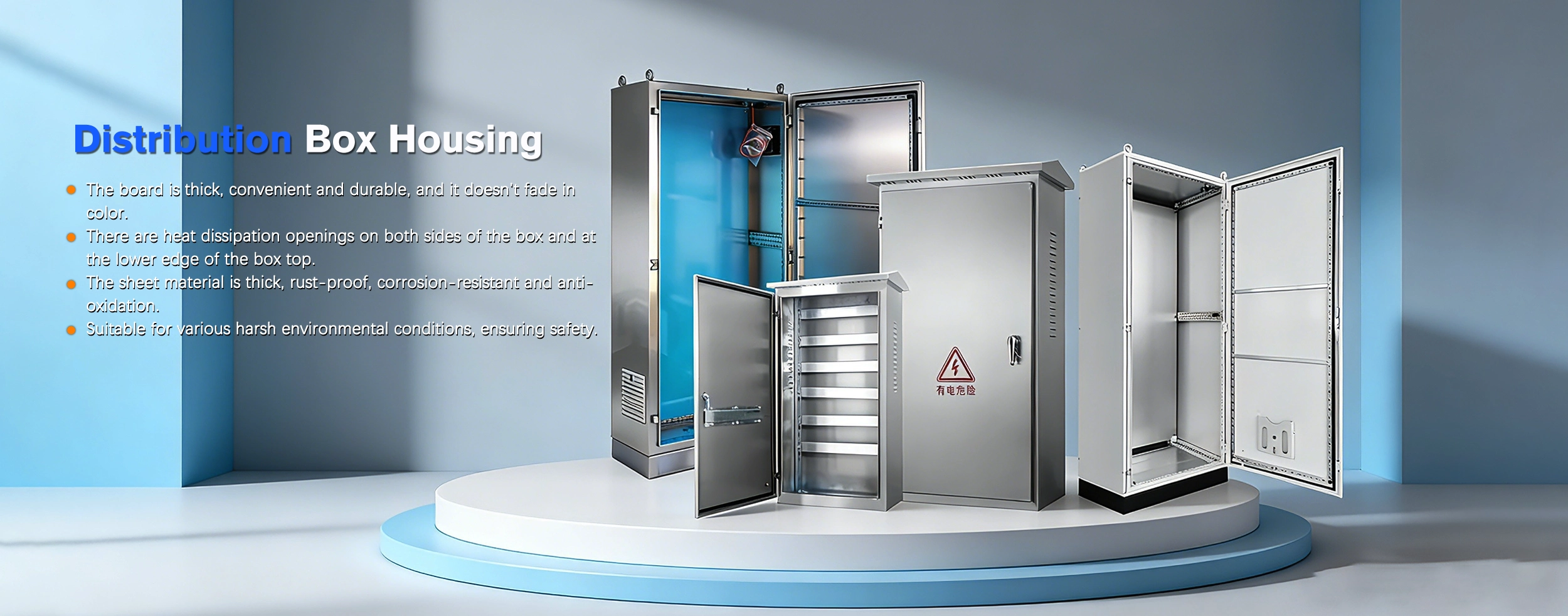

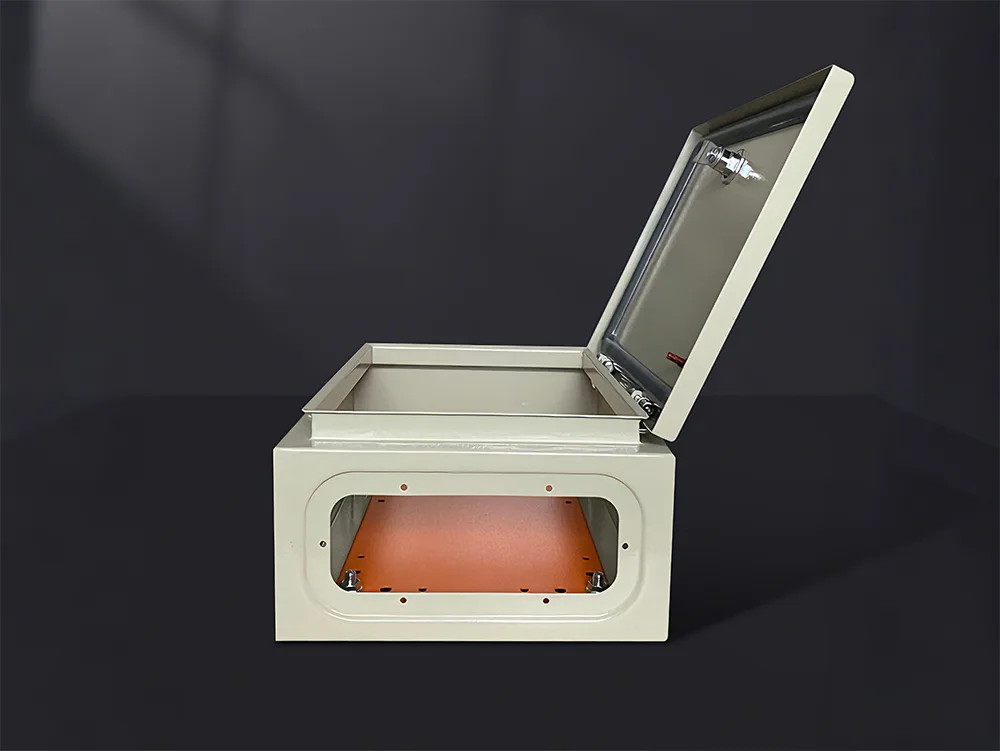

Shangmingadalah produsen dan pemasok penutup kotak distribusi yang andal. Dengan pengalaman kami yang luas, kami menawarkan produk dalam berbagai bahan dan spesifikasi, dan juga dapat memberikan solusi khusus yang disesuaikan dengan kebutuhan spesifik Anda.

Fitur Utama

1. Perlindungan Fisik: Memberikan perlindungan terhadap masuknya debu, air, dan benda asing, sekaligus mencegah kontak yang tidak disengaja antara personel dan komponen aktif.

2. Isolasi Keamanan: Mengisolasi peralatan bertegangan tinggi dan arus tinggi dari lingkungan pengoperasian, sehingga mengurangi risiko sengatan listrik dan kebakaran.

3. Platform Pemasangan Komponen: Penutup kotak distribusi dilengkapi rel DIN, braket pemasangan, dan lubang yang telah dibor sebelumnya untuk memfasilitasi pemasangan komponen standar seperti pemutus arus dan meteran listrik.

4. Pelindung Elektromagnetik: Meminimalkan dampak interferensi elektromagnetik eksternal pada sirkuit kontrol internal.

5. Adaptasi Lingkungan: Melalui penggunaan berbagai bahan dan tingkat perlindungan, enklosur ini cocok untuk berbagai lingkungan, termasuk lingkungan dalam ruangan, luar ruangan, dan industri.

Komponen Struktural

Pintu Kabinet: Tersedia dalam pilihan pintu transparan dan kokoh; konfigurasi khusus tersedia dari Shangming.

Pelat Pemasangan: Pelat logam yang digunakan untuk mengamankan komponen secara internal; dapat dilepas untuk memudahkan perakitan di luar kabinet.

KO: Port masuk kabel pra-lubang yang dirancang untuk mengakomodasi kabel dengan berbagai diameter.

Penyegelan paking: Gasket sangat elastis yang melapisi sekeliling panel pintu, berfungsi sebagai elemen penting untuk memastikan peringkat perlindungan IP yang ditentukan.

Baut Pembumian: Penting untuk memastikan bahwa selungkup logam telah dibumikan dengan baik, sehingga mencegah selungkup tersebut menjadi beraliran listrik.

Skenario Aplikasi

I. Membangun Sistem Distribusi Tenaga Listrik Tegangan Rendah

Penutup Kotak Distribusi kami berfungsi sebagai kotak distribusi untuk bangunan komersial, lantai perumahan, dan distribusi listrik di area publik.

Mereka bertindak sebagai platform pemasangan untuk komponen seperti pemutus sirkuit dan perangkat arus sisa, memfasilitasi perkabelan standar dan perlindungan keselamatan sekaligus meningkatkan kerapian dan keamanan sistem distribusi tenaga listrik secara keseluruhan.

II. Peralatan Industri & Kontrol Otomasi

Mereka berfungsi sebagai kotak kendali untuk mesin, lemari kendali untuk jalur produksi otomatis, dan penutup untuk sistem kendali PLC.

Secara internal, mereka menampung komponen seperti kontaktor, relay, dan modul kontrol, melindungi peralatan listrik dari kontaminasi debu dan minyak sekaligus memfasilitasi integrasi dan pemeliharaan peralatan.

AKU AKU AKU. Proyek Distribusi & Rekayasa Tenaga Luar Ruangan

Mereka berfungsi sebagai kotak listrik luar ruangan sementara, unit distribusi listrik untuk lokasi konstruksi, dan kotak kontrol untuk penerangan jalan.

Jika Anda memerlukan produk yang disesuaikan untuk aplikasi ini, kami sarankan untuk memilih tingkat perlindungan yang tinggi (misalnya IP54 / IP65) untuk memastikan ketahanan terhadap air, debu, dan hujan.

IV. Sistem Fotovoltaik & Energi Baru

Shangming menawarkan penutup untukKotak penggabung PV, lemari PV yang diikat dengan jaringan, dan kotak kontrol untuk sistem penyimpanan energi.

Sebagai wadah dasar untuk peralatan energi baru, penutup ini memberikan perlindungan, isolasi, dan ruang pemasangan, sehingga mendukung persyaratan pengoperasian luar ruangan dalam jangka panjang.

V. Komunikasi & Infrastruktur

Anda dapat menghubungi kami untuk menyesuaikan kotak kontrol untuk peralatan komunikasi, kotak distribusi untuk sistem tegangan rendah, kotak catu daya untuk sistem pengawasan, dan banyak lagi.

Hal ini menjamin perlindungan peralatan listrik komunikasi, mencegah gangguan eksternal dan dampak lingkungan, serta meningkatkan stabilitas sistem secara keseluruhan.

Faktor Apa yang Harus Dipertimbangkan Saat Memilih Kandang Kotak Distribusi?

1. Dimensi dan Spesifikasi

Saat menentukan pilihan, kami tidak menyarankan memilih casing yang hanya sesuai dengan komponennya. Luas yang ditempati oleh komponen internal tidak boleh melebihi 80% luas pelat dasar. 20% ruang sisanya dicadangkan untuk pemasangan kabel, pembuangan panas, dan potensi perluasan di masa depan; oleh karena itu, Anda harus selalu memberikan ruang kosong dalam pilihan Anda.

Mengenai kedalaman, Anda harus memperhitungkan kedalaman gabungan dari pemutus sirkuit (termasuk pegangan pengoperasiannya), saluran kabel, dan pintu penutup itu sendiri. Hal ini sangat penting untuk pemutus sirkuit berarus tinggi, yang memiliki persyaratan kedalaman yang signifikan; kegagalan untuk memperhitungkan hal ini dapat menyebabkan pintu tidak dapat ditutup dengan benar.

2. Peringkat Perlindungan (Kode IP)

Silakan pilih peringkat perlindungan yang sesuai berdasarkan tingkat keparahan lingkungan instalasi:

Kantor/Koridor Dalam Ruangan: IP30 – IP40 sudah cukup.

Bengkel Industri: IP54 direkomendasikan untuk memberikan perlindungan terhadap debu dan cipratan air.

Sistem Luar Ruangan/Fotovoltaik: IP65 atau lebih tinggi adalah wajib, dan lapisan pintu harus dilengkapi dengan paking penyegel yang terintegrasi dan berkesinambungan.

3. Ketahanan Material dan Korosi

Baja Canai Dingin: Pilihan paling serbaguna, cocok untuk sebagian besar lingkungan dalam ruangan yang kering.

Baja Tahan Karat (304/316): Cocok untuk bidang farmasi, pemrosesan makanan, dan lingkungan pesisir dengan paparan semprotan garam yang tinggi. Baja tahan karat 316 menawarkan ketahanan korosi yang unggul dibandingkan dengan 304.

4. Manajemen Termal

Manajemen panas sering kali merupakan aspek yang diabaikan pada kotak distribusi berdaya tinggi. Kami menyarankan Anda menentukan pilihan berdasarkan skenario berikut:

Pendinginan Pasif: Jika panas yang dihasilkan di dalam wadah minimal, wadah yang tertutup rapat adalah pilihan yang tepat.

Pendinginan Aktif: Jika enklosur menampung komponen seperti penggerak frekuensi variabel (VFD), soft starter, atau kontaktor arus tinggi, Anda harus memilih enklosur yang dilengkapi dengan kisi-kisi ventilasi. Dalam beberapa kasus, Anda bahkan mungkin perlu memilih model dengan lubang pemasangan yang sudah dibor sebelumnya untuk kipas pendingin aksial.

Perlindungan Sinar Matahari: Untuk penutup luar ruangan, kami merekomendasikan struktur atap ganda untuk mencegah sinar matahari langsung menyebabkan suhu internal meroket.

5. Kemudahan Instalasi dan Pengoperasian

Arah Pembukaan Pintu: Tentukan apakah pintu bukaan kiri atau bukaan kanan lebih nyaman mengingat ruang yang tersedia di lokasi pemasangan. Beberapa penutup kelas atas Shangming memiliki pintu yang dapat dibalik (dapat dikonfigurasi untuk dibuka dari kiri atau kanan).

Masuk/Keluar Kabel: Konfirmasikan apakah kabel akan masuk dan keluar dari atas atau bawah enklosur. Kami merekomendasikan memilih penutup yang dilengkapi dengan pelat flensa yang dapat dilepas; mengebor lubang masuk kabel ke pelat flensa menawarkan fleksibilitas yang lebih besar dan memastikan segel yang unggul dibandingkan dengan mengebor langsung ke badan penutup.

Jenis Kunci: Kunci segitiga industri standar, kunci siram, atau kunci kamera pengaman kebakaran.

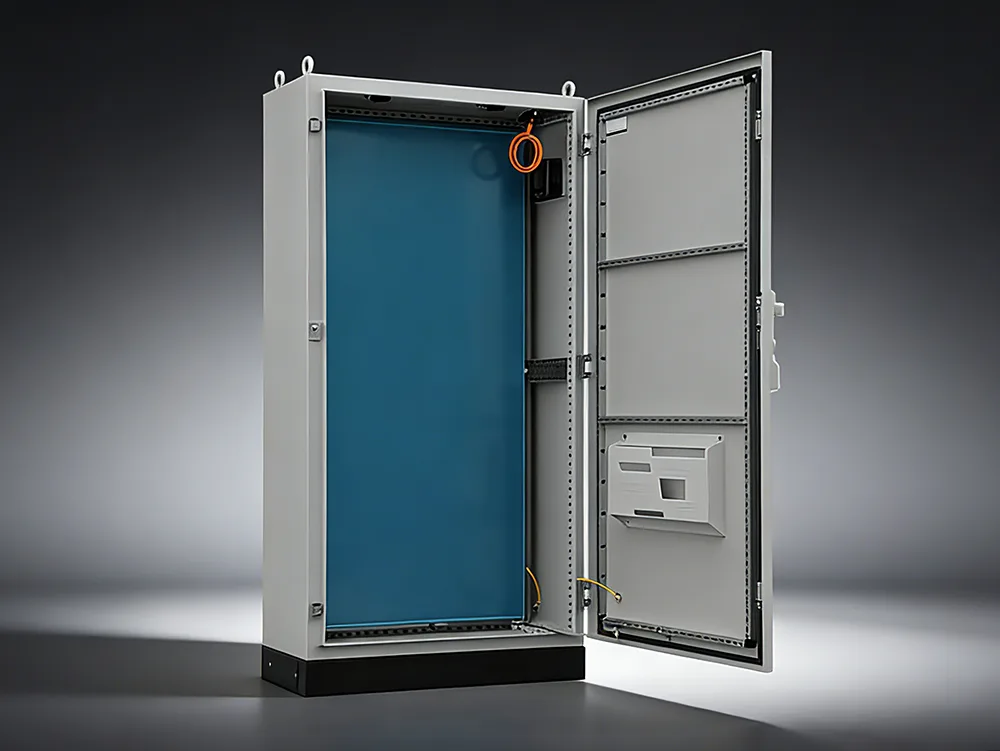

Selain berbagai jenispenutup kotak distribusi, Shangming juga menawarkan penutup kabinet distribusi listrik yang berdiri di lantai—komponen utama dari jajaran produk kami yang berkualitas tinggi. Pilih kami sebagai pemasok jangka panjang Anda untuk mendapatkan manfaat dari solusi terpadu yang disesuaikan dan harga langsung dari pabrik.

Fitur Utama

Kapasitas Penahan Beban Tinggi: Untuk penutup kabinet distribusi daya yang berdiri di lantai, kami biasanya menggunakan pelat baja canai dingin dengan ketebalan 2,0 mm atau lebih, yang dilas atau dirakit untuk membentuk struktur. Konstruksi kokoh ini memungkinkan kabinet menopang pemutus sirkuit tipe rangka berat, busbar tembaga berpenampang besar, dan kabel transformator dengan aman.

Desain Modular: Interiornya dilengkapi sistem pola lubang modular, memungkinkan penyesuaian balok silang dan pelat pemasangan secara fleksibel untuk memenuhi kebutuhan spesifik. Desain ini memfasilitasi peningkatan dan perluasan yang mudah kapan pun diperlukan.

Ventilasi dan Pembuangan Panas: Mengingat tingkat arus tinggi yang biasanya ada di dalam kabinet, penutupnya dilengkapi dengan ventilasi pembuangan di bagian atas dan ventilasi pemasukan udara di bagian bawah untuk memastikan aliran udara yang efektif. Selain itu, pelanggan dapat meminta konfigurasi khusus untuk mengintegrasikan sistem pendingin udara paksa ke dalam produk.

Klasifikasi Kabinet Umum

Berdasarkan bentuk strukturalnya, lemari lantai berdiri dibagi menjadi dua kategori utama:

1. Tipe Tetap

Karakteristik: Komponen internal dipasang secara kokoh melalui braket penyangga; setelah disambungkan, mereka tidak dapat dipindahkan.

Aplikasi: Menampilkan struktur sederhana dan biaya rendah; biasanya digunakan dalam pengaturan di mana persyaratan untuk pasokan listrik terus menerus tidak terlalu ketat.

Model Representatif: Kabinet Distribusi Daya Tegangan Rendah AC tipe GGD.

2. Tipe Tarik / Tipe Dapat Dilepas

Karakteristik: Setiap sirkuit ditempatkan dalam unit laci independen yang terpisah.

Aplikasi: Sangat nyaman untuk pemeliharaan. Jika sirkuit tertentu rusak, laci yang sesuai dapat dengan mudah ditarik keluar dan diganti dengan yang baru, tanpa perlu memutus catu daya utama.

Model Representatif: Kabinet Distribusi Daya Tingkat Lanjut tipe GCK, GCS, dan MNS.

Kotak Distribusi Berdiri di Lantai vs. Dipasang di Dinding: Apa Bedanya?

Rekomendasi Pemilihan dan Konfigurasi Produk

Berdasarkan kebutuhan spesifik proyek Anda, selama fase pra-penjualan,Shangmingakan merekomendasikan konfigurasi yang paling sesuai untuk Anda. Secara umum, skenario aplikasi yang paling sering kami dukung tercantum di bawah ini, disertai dengan rekomendasi konfigurasi yang sesuai.

1. Distribusi Tenaga Listrik Utama Industri

Konfigurasi yang Direkomendasikan:

Dimensi Kabinet: 1800–2200mm (T) × 600–1000mm (L) × 600–1000mm (T)

Bahan: Lembaran baja canai dingin (≥1,5 mm)

Peringkat Perlindungan: IP30 / IP40

Struktur: Kabinet tunggal atau lemari berpasangan (modular/dapat dipisahkan)

Interior: Dirancang untuk pemasangan Sistem ACB / MCCB + Busbar

2. Sistem Jalur Masuk Arus Tinggi / Utama

Konfigurasi yang Direkomendasikan:

Lebar: ≥800mm

Kedalaman: ≥800mm

Struktur: Desain pintu ganda atau multi-pintu

Ruang Interior: Mendukung busbar tembaga arus tinggi; termasuk ruang yang disediakan untuk entri kabel atas atau bawah.

3. Kontrol Otomasi / Kabinet Kontrol PLC

Konfigurasi yang Direkomendasikan:

Dimensi: 1600–2000mm (T)

Bahan: Lembaran baja berlapis bubuk / Baja tahan karat

Peringkat Perlindungan: IP40 / IP54

Interior: Pelat pemasangan + rel DIN

4. Aplikasi Luar Ruangan

Konfigurasi yang Direkomendasikan:

Peringkat Perlindungan: IP54 / IP65

Bahan: Baja tahan karat (304/316) atau baja berlapis bubuk kelas luar ruangan

Fitur: Kanopi tahan hujan + Strip penyegel + Desain anti-kondensasi

5. Lingkungan yang Sangat Korosif

Konfigurasi yang Direkomendasikan:

Bahan: Baja tahan karat 304/316

Peringkat Perlindungan: IP55+

Perawatan Permukaan: Lapisan anti korosi

Bagaimana Melakukan Perawatan Rutin pada Penutup Kabinet Distribusi Daya yang Berdiri di Lantai?

1. Pembersihan dan Penghapusan Debu

Gunakan kain bukan tenunan kering dan penyedot debu untuk menghilangkan akumulasi debu dari dalam kabinet; penggunaan kain basah atau semburan udara bertekanan langsung sangat dilarang.

Berikan perhatian khusus pada pembersihan busbar, isolator, saluran busur pemutus arus, dan saluran ventilasi.

2. Pengetatan Sambungan Listrik

Periksa semua titik sambungan yang dibaut apakah ada kelonggaran; gunakan kunci torsi untuk mengencangkannya kembali ke nilai torsi yang ditentukan.

Jika tanda-tanda oksidasi atau kerusakan akibat busur api terdeteksi, terminal harus dipoles atau diganti.

3. Pengujian Fungsional Komponen

Pemutus Sirkuit: Pastikan pengoperasian pembukaan dan penutupan manual berjalan lancar dan mekanisme tripping responsif.

Kontaktor/Relai: Periksa kondisi kontak dari keausan dan pastikan resistansi kumparan berada dalam kisaran normal.

Kapasitor: Periksa tanda-tanda penurunan kapasitansi, penonjolan, atau kebocoran elektrolit.

SPD (Perangkat Perlindungan Surge): Pastikan jendela indikator status berwarna hijau dan indikator degradasi belum terpicu.

4. Pengujian Kinerja Isolasi

Gunakan megohmmeter 500V atau 1000V untuk mengukur dan memastikan hal berikut:

Resistansi isolasi fase-ke-fase: ≥ 1 MΩ;

Resistansi isolasi fase-ke-tanah: ≥ 1 MΩ;

Jika nilai terukur berada di bawah standar ini, selidiki penyebab potensial seperti masuknya uap air atau kontaminasi.

5. Pemeliharaan Struktur Mekanik

Periksa rel pemandu dan mekanisme pengunci pada unit tipe laci untuk memastikan tidak lengket atau terikat. Lumasi bagian yang bergerak menggunakan gemuk yang dirancang khusus untuk peralatan listrik.

Verifikasi secara berkala fungsi mekanisme keselamatan "Lima Pencegahan" (saling terkait).

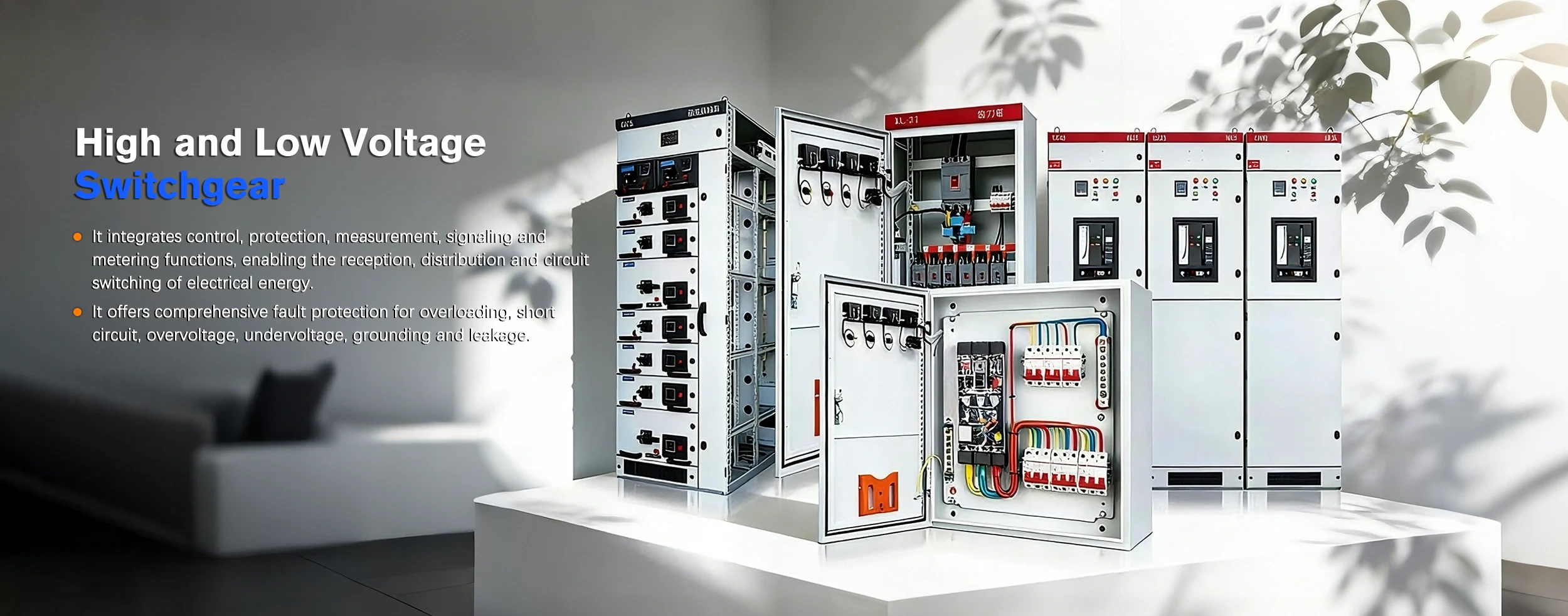

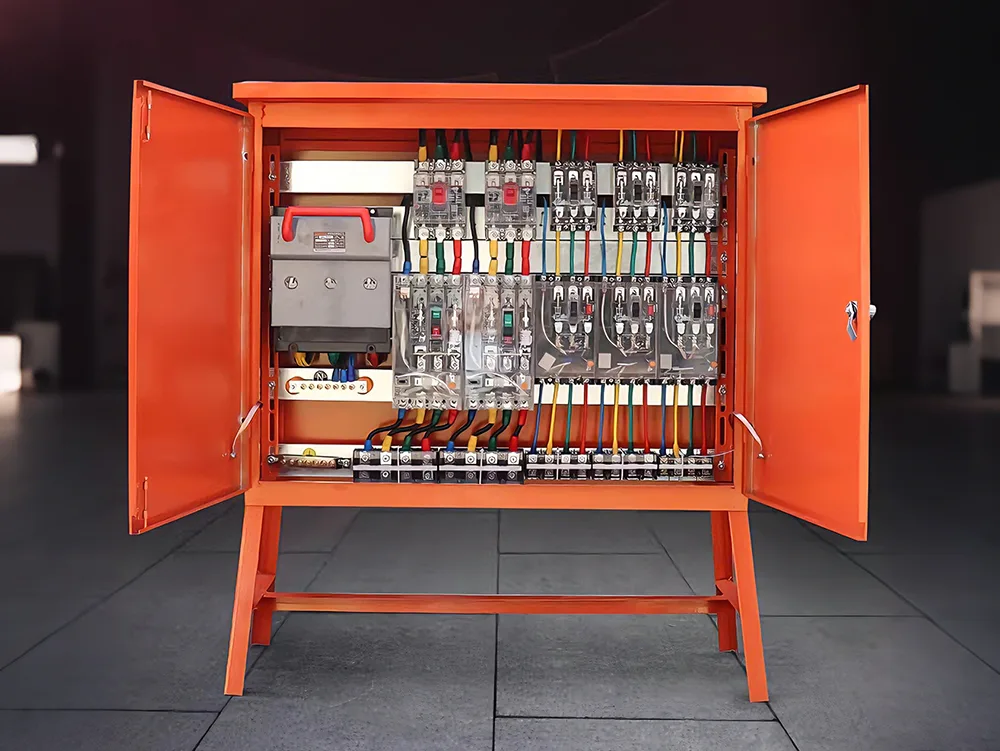

Masih mencari produsen dan pemasok Switchgear Tegangan Tinggi dan Rendah yang andal? MemilihShangming Listrikdari Tiongkok. Kami menyediakan produk dan layanan profesional, mendukung berbagai permintaan penyesuaian non-standar, dan menawarkan solusi khusus untuk kebutuhan spesifik proyek Anda.

Kategori Produk

1. Switchgear Tegangan Tinggi

Kategori ini mencakup peralatan dengan tegangan pengenal berkisar antara 3 kV hingga 35 kV ke atas. Fungsi utamanya adalah menerima dan mendistribusikan energi listrik; Selain itu, jika terjadi gangguan pada saluran listrik, ia bekerja sama dengan perangkat proteksi relai untuk memutus arus hubung singkat yang mencapai ribuan ampere dengan cepat.

Komponen Utama:

Pemutus sirkuit tegangan tinggi (tipe vakum atau SF6): Berfungsi sebagai elemen inti pemadam busur api.

Pemutus (Saklar isolasi): Menyediakan celah udara fisik yang terlihat untuk memastikan keamanan selama pemeliharaan.

Transformator Arus/Tegangan: Menurunkan sinyal tegangan tinggi menjadi sinyal tegangan rendah untuk keperluan instrumentasi dan pengukuran.

Model Khas: KYN28 (Tipe penarikan berbalut logam), XGN (Unit utama cincin tipe tetap).

2. Switchgear Tegangan Rendah

Kategori ini mencakup peralatan dengan tegangan pengenal 1000 V atau kurang. Fungsi utamanya adalah mengelola distribusi tahap akhir dalam suatu sistem tenaga listrik. Ini mendistribusikan energi listrik—diturunkan oleh trafo—ke berbagai lantai, jalur produksi, atau peralatan yang digerakkan oleh listrik.

Komponen Utama:

Pemutus Sirkuit Udara (ACB): Digunakan untuk jalur masuk utama atau jalur keluar berkapasitas tinggi.

Pemutus Sirkuit Kotak Cetakan (MCCB): Digunakan untuk melindungi sirkuit cabang.

Lemari Kompensasi Kapasitor: Digunakan untuk meningkatkan faktor daya sistem dan mengurangi biaya listrik.

Model Khas:GGD (Tipe tetap), GCK/GCS/MNS (Dapat ditarik/Jenis laci).

Seri Tegangan Tinggi dan Tegangan Rendah: Perbandingan

Skenario Aplikasi

Switchgear Tegangan Tinggi dan Rendah kami dapat diterapkan secara luas dan sering kali dapat digunakan secara bersamaan dalam satu pengaturan untuk memenuhi fungsi yang berbeda. Anda dapat menyesuaikan solusi lengkap yang disesuaikan dengan kebutuhan spesifik Anda.

Kesalahan Umum dan Solusi Pemecahan Masalah

Shangming adalah produsen profesional yang menyediakan layanan dukungan teknis purna jual yang komprehensif. Selain itu, bersamaan dengan pengiriman produk kami, kami menyediakan satu set dokumentasi inspeksi lengkap serta pedoman pengoperasian dan pemeliharaan. Kami telah menyusun daftar masalah umum di bawah ini untuk referensi Anda.

1. Masalah Umum pada Switchgear Tegangan Tinggi

Gejala 1: Debit Sebagian dan Suara Mendesis

Penyebab: Masuknya uap air pada komponen insulasi; akumulasi debu permukaan yang menyebabkan pelepasan rambat; atau pelepasan corona yang disebabkan oleh gerinda pada titik sambungan busbar.

Solusi:

1. Pengendalian Lingkungan: Pastikan unit pemanas dan dehumidifikasi di dalam kabinet berfungsi dengan benar.

2. Pembersihan Tanpa Energi: Bersihkan isolator dan busing menggunakan alkohol anhidrat.

3. Deteksi Ultrasonik: Gunakan detektor pelepasan sebagian selama pengoperasian untuk menunjukkan dengan tepat lokasi sumber pelepasan.

Gejala 2: Pemutus Arus Tegangan Tinggi Gagal Menutup atau Membuka

Penyebab: Motor penyimpan energi rusak; sirkuit kontrol yang terbakar (kumparan penutup/pembukaan); atau kerusakan hubungan mekanis akibat pelumas yang mengering.

Solusi:

Inspeksi Sirkuit Sekunder: Ukur resistansi kumparan penutup dan bukaan, dan pastikan tegangan catu daya tambahan berada dalam kisaran normal.

Pelumasan Mekanis: Oleskan kembali pelumas khusus bersuhu rendah ke komponen transmisi mekanis.

2. Masalah Umum pada Switchgear Tegangan Rendah

Gejala 1: Kenaikan Suhu Tidak Normal pada Pemutus Sirkuit Udara (ACB)

Penyebab: Tekanan kontak atau oksidasi yang tidak mencukupi pada kontak plug-in utama; baut busbar kendor.

Solusi:

Pemantauan Suhu: Gunakan pencitraan termal inframerah untuk memindai kontak dan titik koneksi.

Pemeliharaan Kontak: Matikan sistem, cabut ACB, bersihkan lapisan oksidasi pada kontak, dan oleskan gemuk kontak listrik.

Gejala 2: Kapasitor Menonjol atau Pecah pada Lemari Kompensasi Daya Reaktif

Penyebab: Konten harmonis yang berlebihan dalam sistem; atau panas berlebih yang disebabkan oleh seringnya pengoperasian peralihan kapasitor.

Solusi:

Penggantian Kapasitor: Segera ganti kapasitor yang menonjol untuk mencegah kebocoran elektrolit, yang dapat menyebabkan korsleting.

Pemasangan Reaktor Seri: Pasang reaktor seri di dalam rangkaian kompensasi untuk menekan harmonisa.

3. Kesalahan Umum

Gejala: Kondensasi—ditandai dengan terbentuknya tetesan air pada dinding bagian dalam kabinet dan jejak flashover yang terlihat pada permukaan komponen insulasi.

Larutan:

Penyegelan: Bukaan masuknya kabel di bagian bawah kabinet harus ditutup seluruhnya menggunakan dempul tahan api untuk menghalangi masuknya uap air dari parit kabel.

Peningkatan Cerdas: Pasang sistem pemantauan suhu dan kelembapan otomatis yang dipasangkan dengan penurun kelembapan kondensasi untuk menggantikan panel pemanas tradisional.
