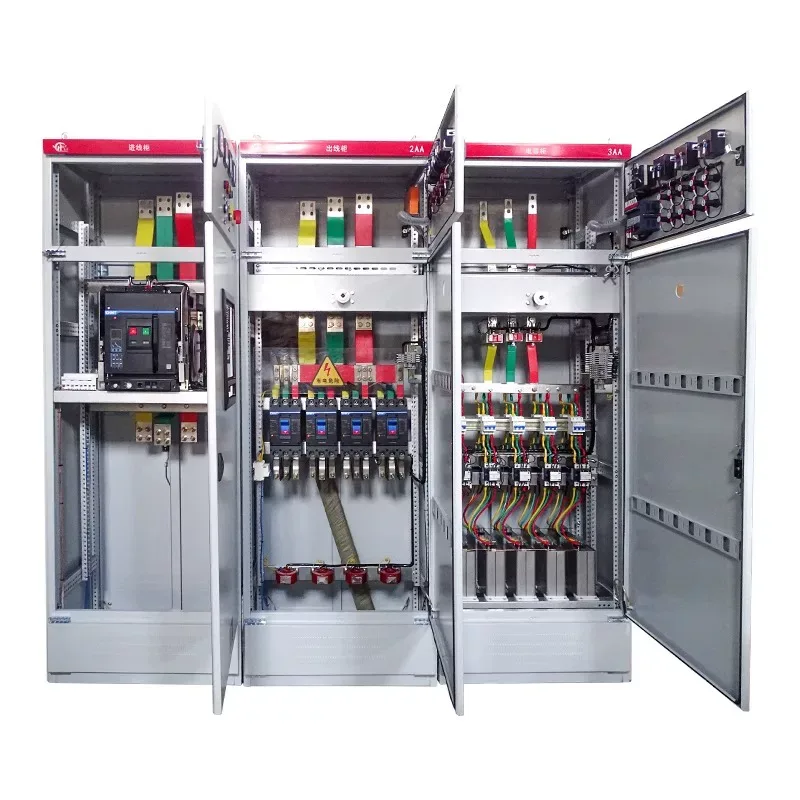

Switchgear Tegangan Rendah GGD AC

GGD AC Tegangan Rendah Switchgear adalah unit distribusi daya lengkap tegangan rendah yang banyak digunakan. Ini membanggakan keandalan yang tinggi, kemudahan pemasangan dan pemeliharaan, dan harga yang kompetitif, membantu Anda menghemat biaya. Pilih Shangming sebagai pemasok Anda dengan percaya diri dan dapatkan layanan terpadu tanpa rasa khawatir.

Apa itu Switchgear Tegangan Rendah GGD AC?

Switchgear tegangan rendah AC GGD adalah switchgear distribusi AC tegangan rendah yang matang dan banyak digunakan, sering digunakan sebagai peralatan distribusi atau sub-distribusi daya utama dalam sistem distribusi tenaga listrik. Ini juga merupakan produk yang dapat dipasok oleh Shangming dalam jumlah besar.

GGD adalah model switchgear tegangan rendah yang umum dan matang. "Tegangan rendah" menunjukkan bahwa produk ini digunakan untuk distribusi daya tegangan rendah seperti AC 380V/400V. Ini mengintegrasikan pemutus sirkuit, busbar, komponen perlindungan dan kontrol untuk memastikan pengoperasian sistem distribusi daya yang aman dan stabil.

Fitur Teknis

Struktur Kabinet: Switchgear tegangan rendah GGD AC mengadopsi desain kabinet serba guna, dirakit menggunakan bagian baja dingin melalui pengelasan parsial. Hal ini menghasilkan kabinet dengan kekakuan tinggi dan kapasitas menahan beban.

Desain Modular: Komponen rangka kabinet dan aksesori khusus dipasok oleh sub-pusat bagian baja, memastikan presisi dan kualitas kabinet yang tinggi.

Sistem Pembuangan Panas: Kabinet memiliki sejumlah lubang ventilasi yang bervariasi baik di bagian atas maupun bawah. Ketika komponen listrik di dalamnya menghasilkan panas, udara panas naik dan dibuang melalui slot atas, sedangkan udara dingin diisi kembali melalui slot bawah, membentuk aliran udara alami.

Peringkat Perlindungan: Konfigurasi standar biasanya IP30. IP40 dapat disesuaikan untuk memenuhi persyaratan lingkungan. Silakan hubungi Shangming untuk detailnya; tim teknis kami akan melakukan analisis pra-kustomisasi.

Mengapa Memilih Switchgear Tegangan Rendah GGD AC?

Ekonomi: Dibandingkan dengan switchgear yang dapat ditarik, switchgear tegangan rendah GGD AC memiliki struktur yang lebih sederhana, menghilangkan mekanisme interlocking laci yang rumit dan konektor yang mahal, sehingga menghasilkan biaya 30%-50% lebih rendah. Selain itu, komponen-komponennya sangat serbaguna, dan suku cadangnya mudah didapat.

Pengoperasian dan Pemeliharaan Intuitif: Struktur tetap GGD membuat semua titik sambungan dan kabel mudah terlihat, sehingga memudahkan inspeksi. Dibandingkan dengan potensi risiko kontak konektor yang buruk atau timbulnya busur api pada switchgear tipe laci, sambungan yang dikencangkan dengan baut tetap menawarkan keandalan yang lebih tinggi dalam pengoperasian jangka panjang.

Kapasitas Pemutusan Tinggi: Nilai arus pemutusan hubung singkat hingga 50kA.

Stabilitas Dinamis dan Termal yang Baik: Switchgear ini dapat menahan tekanan mekanis dan guncangan termal yang dihasilkan oleh arus hubung singkat.

Skenario Aplikasi

Efektivitas biaya tinggi dan teknologi matang dari GGD AC Low Voltage Switchgear adalah alasan mengapa banyak pelanggan memilihnya. Proyek yang paling sering kami kerjakan meliputi:

Gardu Induk dan Pembangkit Listrik: GGD dapat digunakan untuk konversi daya pada sistem tenaga AC 50Hz dengan tegangan operasi pengenal 380V.

Perusahaan Industri: Bertanggung jawab atas pengendalian, distribusi tenaga, dan penerangan motor besar.

Bangunan: Ruang distribusi utama di kompleks komersial dan kawasan perumahan.

Kompensasi Kapasitor: Biasa digunakan untuk kompensasi daya reaktif dalam sistem tenaga, yaitu lemari kompensasi tipe GGD.

Informasi Pemesanan

Jika Anda yakin perlu memesan lemari GGD, harap segera menghubungi Shangming dan memberikan informasi berikut:

Diagram Sirkuit Utama (Sirkuit Tunggal): Kita perlu menentukan tata letak pemutus sirkuit internal dan busbar.

Diagram Sirkuit Bantu (Sirkuit Kedua): Logika kontrol, lampu indikator, dan persyaratan instrumen.

Daftar Komponen: Apakah Anda menentukan merek pemutus arus tertentu, seperti Schneider, ABB, Chint, dll.

Warna Kabinet: Defaultnya adalah abu-abu muda (RAL 7035), dapat disesuaikan.

Pertanyaan Umum

T: Berapa ukuran pemutus sirkuit yang dapat dipasang di kabinet GGD?

J: Lemari GGD memiliki kapasitas menahan beban yang sangat tinggi. Jalur masuk utama dapat menampung pemutus sirkuit universal hingga 3150A atau bahkan 4000A. Jalur keluar dapat diatur secara fleksibel dengan pemutus sirkuit yang dibentuk sesuai kebutuhan.

Catatan: Saat menyesuaikan, Anda perlu menentukan spesifikasi busbar bersama kami untuk memastikan bahwa luas penampang busbar tembaga memenuhi persyaratan kenaikan suhu arus pengenal.

T: Seberapa efektif kabinet ini dalam mencegah debu dan kelembapan?

J: Kabinet GGD standar memiliki peringkat perlindungan IP30.

Di pabrik yang berdebu atau ruang bawah tanah yang lembap, peringkatnya dapat ditingkatkan menjadi IP40 dengan menambahkan strip penyegel dan panel pelindung.

Namun, karena bergantung pada saluran ventilasi alami, peringkat IP yang terlalu tinggi akan mempengaruhi pembuangan panas; keseimbangan harus dicapai antara perlindungan dan pembuangan panas.

T: Apakah busbar di dalam kabinet GGD diletakkan secara horizontal atau vertikal?

A: Lemari GGD biasanya menggunakan susunan busbar horizontal di bagian atas.

Tata letak ini tidak hanya meningkatkan stabilitas dinamis kabinet, namun juga memfasilitasi koneksi horizontal beberapa kabinet GGD.
