Kotak Penggabung Fotovoltaik

Shangming adalah produsen kotak penggabung fotovoltaik berkualitas tinggi dari Cina. Kami memiliki pabrik sendiri dengan lebih dari 5 jalur produksi, dan produk dengan spesifikasi standar sudah tersedia untuk dibeli dengan pengiriman cepat. Kustomisasi juga merupakan kekuatan kami; silakan hubungi kami untuk mendiskusikan solusi dan mendapatkan penawaran gratis.

Mengapa Kotak Penggabung Fotovoltaik Dibutuhkan?

Dalam pembangkit listrik fotovoltaik skala menengah hingga besar, biasanya terdapat ratusan atau bahkan ribuan panel surya. Jika setiap panel dihubungkan langsung ke inverter, akan menimbulkan banyak masalah. Pertama, pemasangan kabel akan berantakan, sehingga meningkatkan kesulitan konstruksi, dan konsumsi kabel DC dalam jumlah besar akan meningkatkan biaya secara signifikan.

Pada saat yang sama, rugi-rugi akan meningkat, dan transmisi arus kecil dalam jarak jauh akan mengakibatkan penurunan tegangan yang signifikan. Nantinya, pemeliharaan juga akan menjadi masalah yang menantang, karena akan sulit menemukan string yang rusak dengan cepat.

Di sinilah kotak penggabung berperan, memecahkan masalah ini. Mereka bertindak seperti pusat transportasi, menyatukan aliran-aliran kecil menjadi satu kesatuan keluaran.

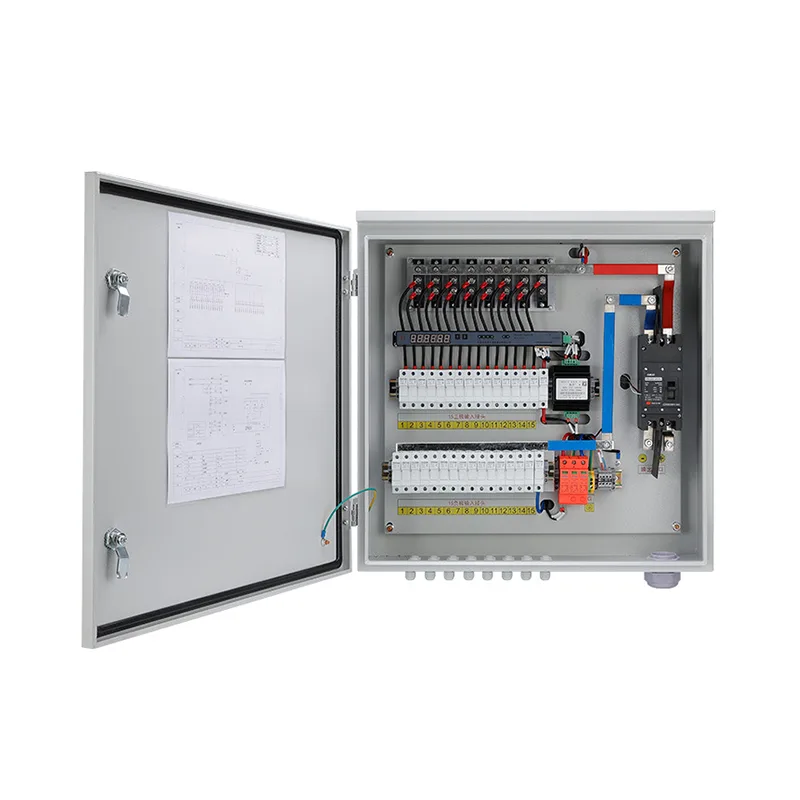

Komposisi Modul

Fungsi Inti

Pengumpulan Saat Ini: Kotak penggabung fotovoltaik secara terpusat mengeluarkan arus DC dari beberapa modul fotovoltaik, mengurangi jumlah kabel DC dan menurunkan kompleksitas dan biaya sistem.

Perlindungan Sistem: Kotak penggabung menyediakan arus berlebih, korsleting, koneksi terbalik, dan perlindungan lonjakan arus untuk setiap string dan total output, mencegah peningkatan kesalahan.

Isolasi Keamanan: Sakelar pemutus DC memungkinkan pemutusan sambungan secara cepat selama pemeliharaan atau gangguan, sehingga meningkatkan keselamatan operasional.

Pemantauan Operasi: Jika model cerdas dipilih, pemantauan arus senar, tegangan, suhu, dan status proteksi petir secara real-time dapat dilakukan, sehingga memudahkan lokasi kesalahan dan analisis kinerja.

Tipe Utama

Berbagai jenis kotak penggabung fotovoltaik (PV) bervariasi dalam lokasi pemasangan, tingkat voltase, dan tingkat kecerdasan dalam suatu sistem, sesuai dengan skenario aplikasi yang berbeda.

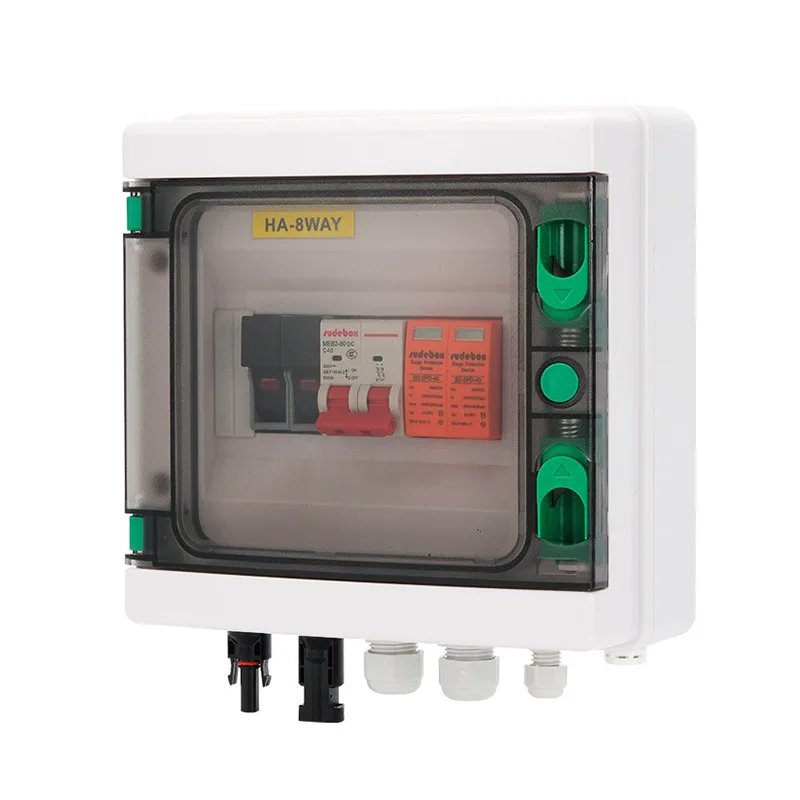

1. Kotak Penggabung DC

Paling umum di pembangkit listrik PV, dipasang di antara modul PV dan inverter DC.

Fungsi: Menggabungkan daya DC dari beberapa rangkaian PV dan mengeluarkannya ke inverter terpusat.

Konfigurasi Inti: Termasuk sekering DC, pemutus sirkuit DC, dan SPD.

Skenario yang Berlaku: Pembangkit listrik skala besar yang dipasang di darat, sistem PV terpusat.

2. Kotak Penggabung AC

Terutama digunakan dalam sistem yang menggunakan inverter string. Itu dipasang di antara sisi keluaran AC inverter dan transformator step-up.

Fungsi: Menggabungkan output daya AC dari beberapa inverter string.

Konfigurasi Inti: pemutus sirkuit AC, pelindung lonjakan arus AC, sakelar pemutus; beberapa mungkin juga menyertakan pengukur energi.

Skenario yang Berlaku: PV atap komersial dan industri, pembangkit listrik yang dipasang di tanah menggunakan inverter terdistribusi.

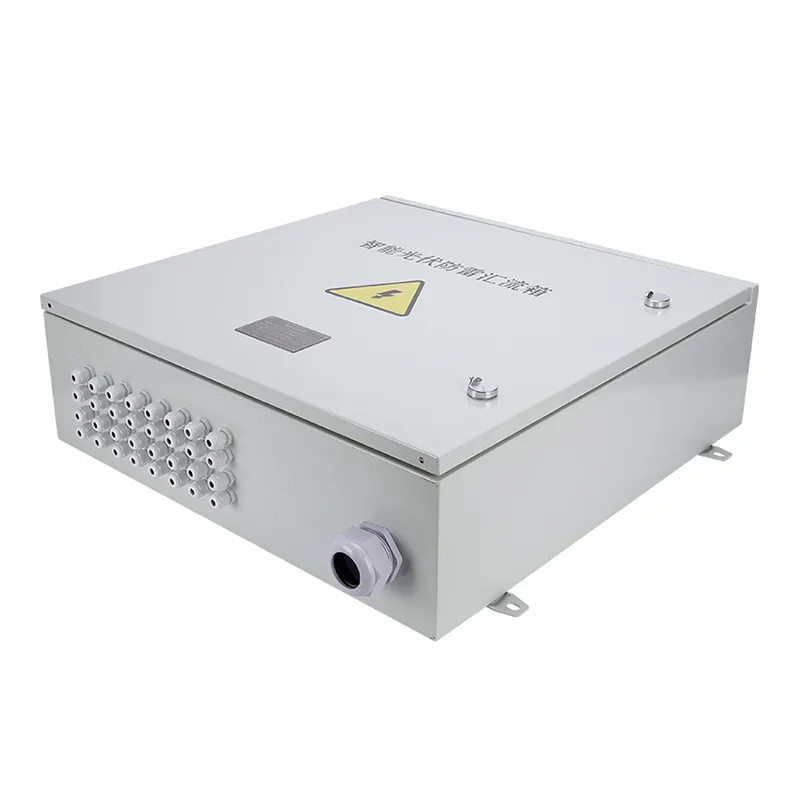

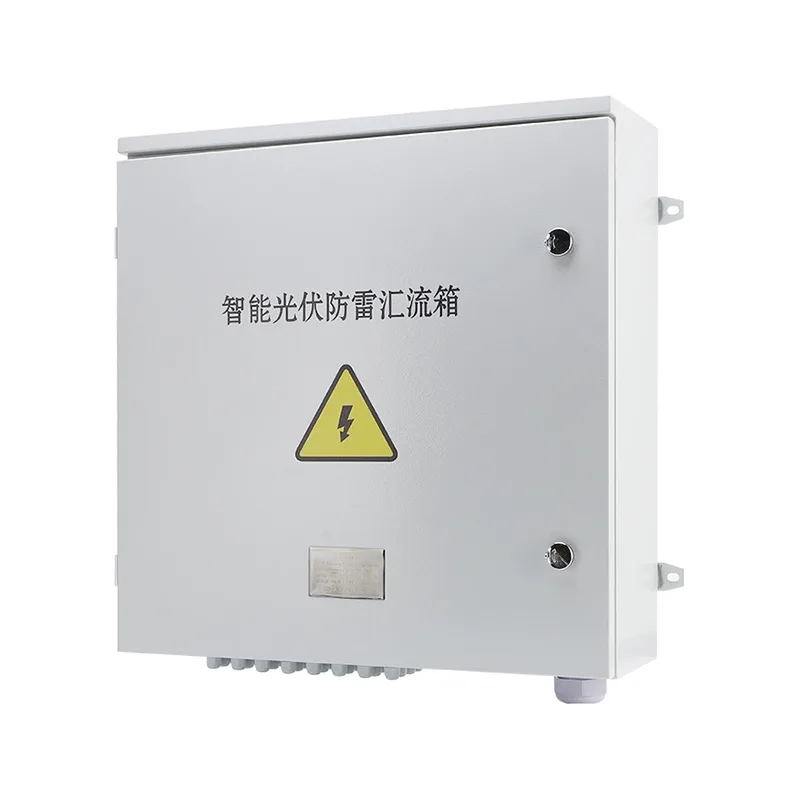

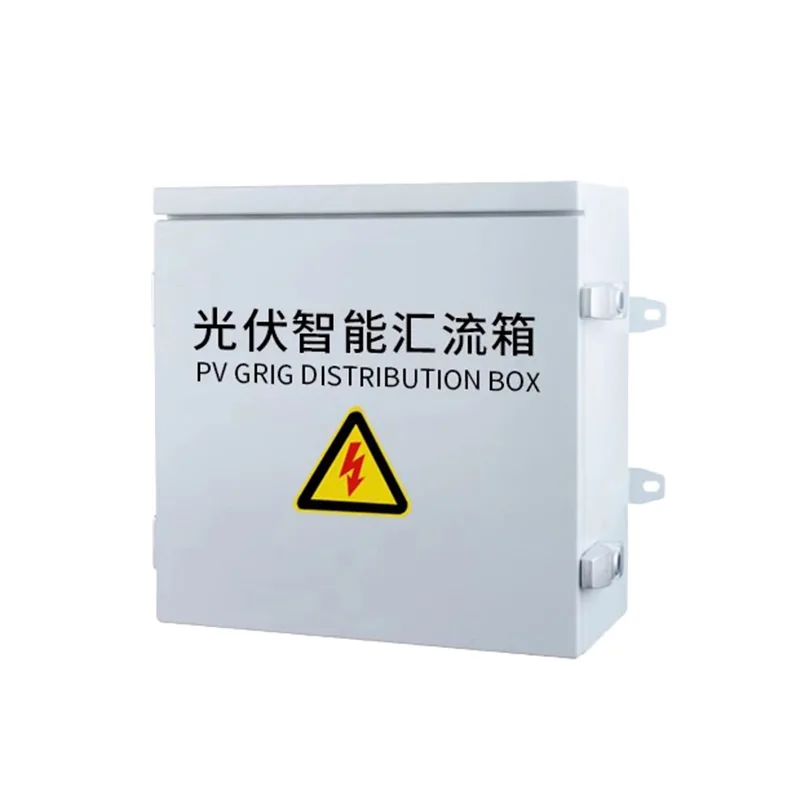

3. Kotak Penggabung Cerdas

Jenis kotak ini menambahkan modul pemantauan ke kotak penggabung dasar dan saat ini menjadi pilihan utama untuk pembangkit listrik berukuran sedang hingga besar.

Fungsi: Selain menggabungkan arus, ia dapat memantau arus setiap saluran masuk, tegangan total, suhu internal, dan status pelindung lonjakan arus secara real time.

Keuntungan Teknis: Melalui pengunggahan data, petugas pemeliharaan dapat menentukan panel surya mana yang terlindung atau rusak dari jarak jauh, sehingga memungkinkan pemeliharaan yang tepat.

Garansi dan Layanan Purna Jual

Pabrik Shangming memberikan jaminan kualitas, khususnya garansi 1 tahun untuk produk custom dan garansi 2 tahun untuk produk standar. Garansi mencakup cacat material kabinet, malfungsi komponen (dalam penggunaan normal), dan masalah proses produksi. Kerusakan yang disebabkan oleh pemasangan yang tidak tepat, penyalahgunaan, bencana alam, atau modifikasi yang tidak sah tidak ditanggung.

Jika terjadi masalah purna jual, kami akan menanganinya sesuai dengan proses berikut: Laporkan masalahnya (berikan foto/video kerusakan dan nomor pesanan) → Tim teknis merespons dalam waktu 4 jam → Diagnosis jarak jauh (panduan gratis untuk menyesuaikan parameter atau mengganti komponen kecil; suku cadang pengganti gratis selama masa garansi) → Jika masalah tidak dapat diselesaikan, teknisi akan diatur untuk penanganan di tempat atau produk akan dikembalikan untuk diperbaiki/penggantian (biaya dalam masa garansi akan ditanggung oleh kami); dalam keadaan darurat, produk pengganti dapat disediakan terlebih dahulu untuk meminimalkan kerugian pelanggan.
