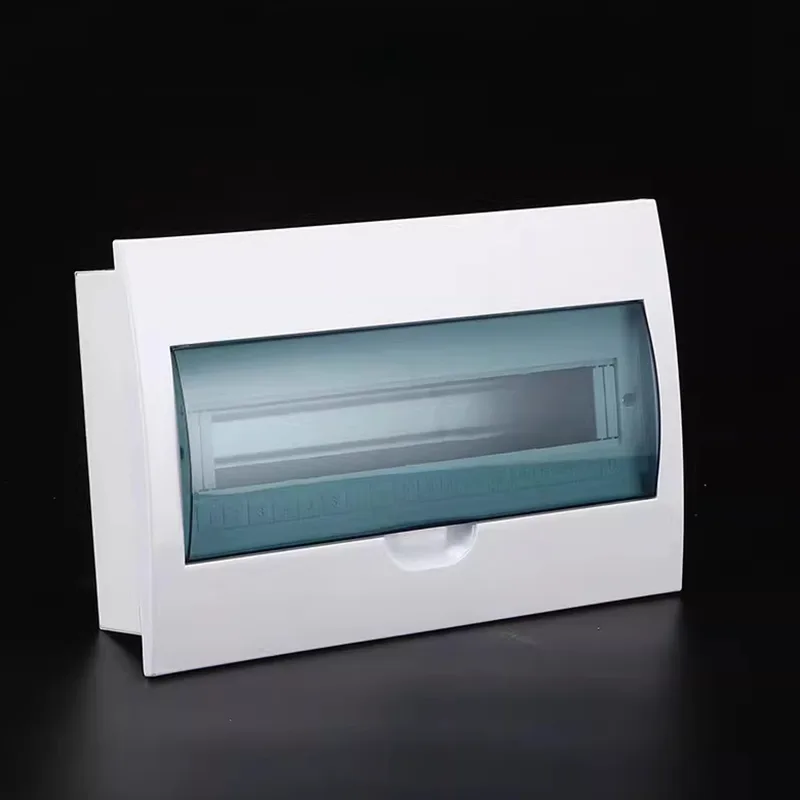

Penutup Kotak Distribusi Multi-Sirkuit yang Ringkas

Shangming adalah produsen profesional penutup kotak distribusi multi-sirkuit kompak, menawarkan penjualan langsung dari pabrik dan menyediakan solusi khusus serta layanan purna jual yang komprehensif. Produk ini cocok untuk lingkungan dengan ruang pemasangan terbatas, menampilkan ukuran ringkas dan tata letak sirkuit internal berdensitas tinggi, memungkinkan distribusi daya multi-sirkuit yang aman di area terbatas dan menghilangkan kebutuhan akan beberapa kotak sirkuit tunggal eksternal.

Keuntungan Inti

Jika Anda menginginkan distribusi daya yang mini, modular, dan cerdas untuk proyek Anda, kotak distribusi multi-sirkuit yang ringkas lebih cocok daripada kotak sirkuit tunggal tradisional atau lemari distribusi besar.

1. Menghemat Ruang

Kotak distribusi yang ringkas memiliki desain yang tipis, dengan kedalaman standar hanya 70–100mm, mudah dipasang ke dalam partisi ringan, panel belakang furnitur, rumah peralatan, atau poros listrik sempit, sehingga menempati ruang minimal.

Dalam ruang terbatas, kepadatan sirkuit yang tinggi, dengan mengintegrasikan 8–24 pemutus sirkuit mini, menghemat lebih dari 60% ruang pemasangan dibandingkan dengan mendistribusikan beberapa kotak sirkuit tunggal.

Jika diperlukan, kami dapat menyesuaikan konfigurasi yang mendukung ekspansi paralel, memungkinkan kombinasi horizontal untuk membentuk unit distribusi berkapasitas lebih besar.

2. Keamanan

Penutup kotak distribusi Shangming terbuat dari logam berkualitas tinggi, dengan pilihan baja galvanis atau baja tahan karat 304, yang secara efektif menekan penyebaran api.

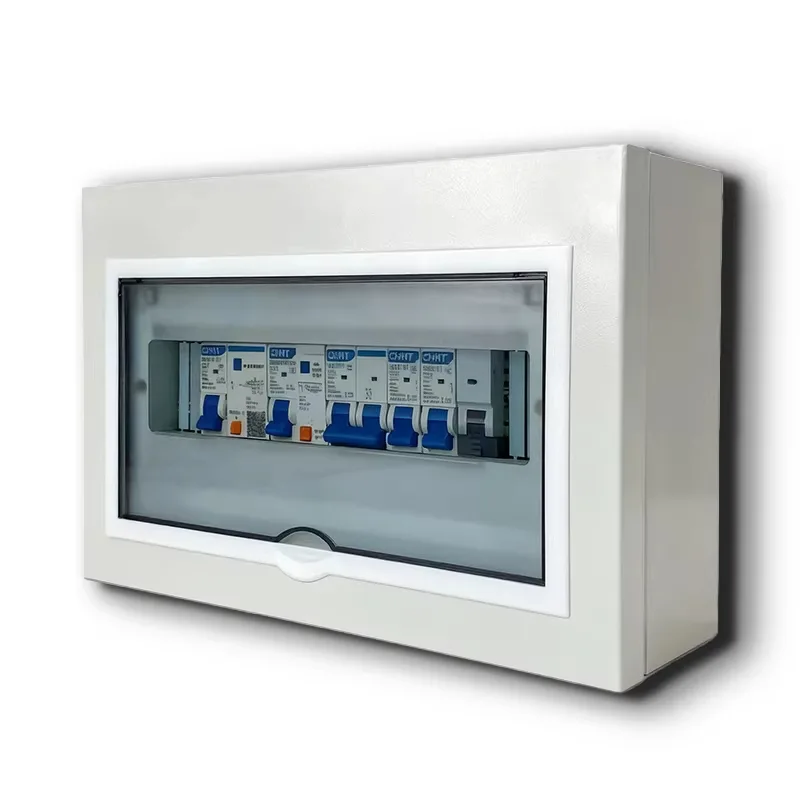

Setiap sirkuit dilengkapi dengan kelebihan beban independen dan perlindungan hubung singkat, memastikan isolasi kesalahan yang tepat.

Cakupan Peringkat Perlindungan IP yang Luas:

Penggunaan di Dalam Ruangan: IP20–IP40, melindungi dari kontak jari dan benda asing padat.

Penggunaan Lingkungan Luar Ruangan atau Lembab: Perumahan logam IP54, tahan debu dan tahan cipratan air, cocok untuk kamar mandi, balkon, kotak peralatan luar ruangan, dll.

3. Instalasi dan Perawatan yang Mudah

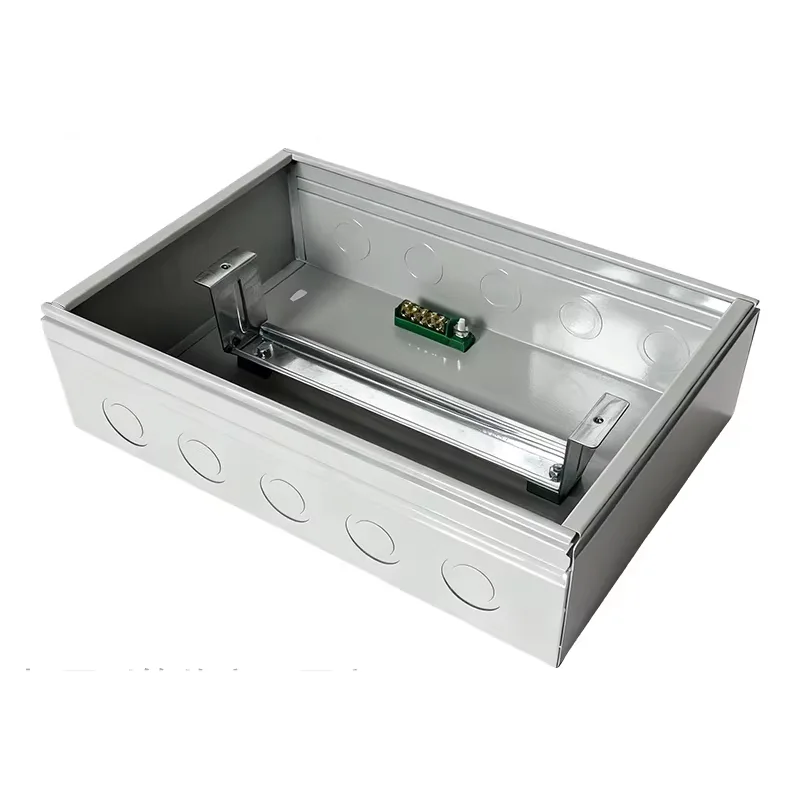

Penutup Kotak Distribusi Multi-Sirkuit Ringkas sudah terpasang dengan rel DIN standar. Kami menggunakan pemutus sirkuit merek utama (Schneider Electric, ABB, dll.) untuk pemasangan langsung, sehingga tidak memerlukan pengeboran atau sekrup.

Lubang knockout Φ20/25mm disediakan di bagian atas, bawah, dan belakang untuk masuk dan keluar kabel multi-arah, mengakomodasi jalur kabel yang berbeda.

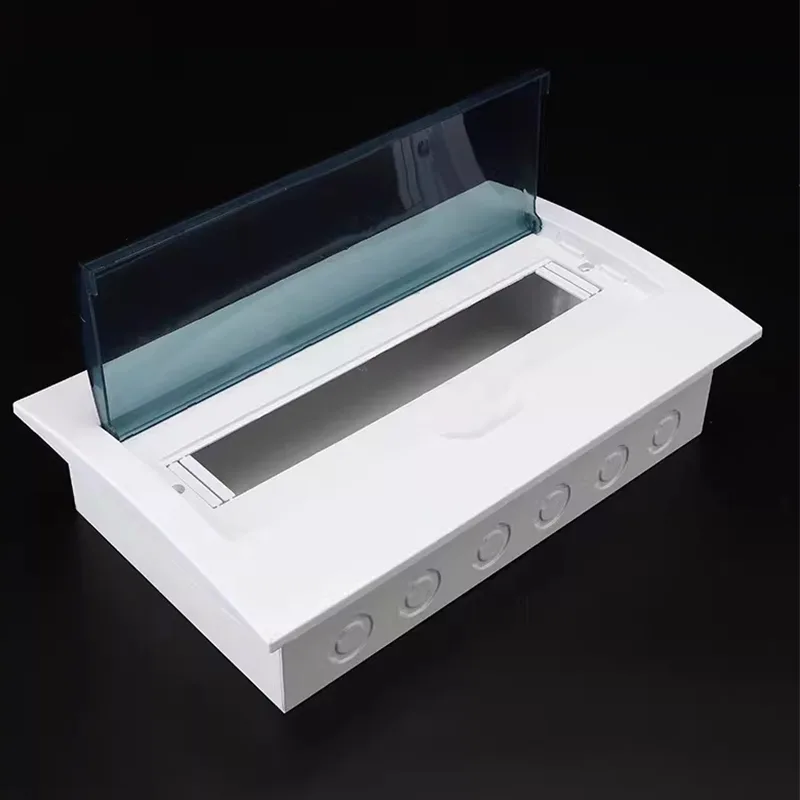

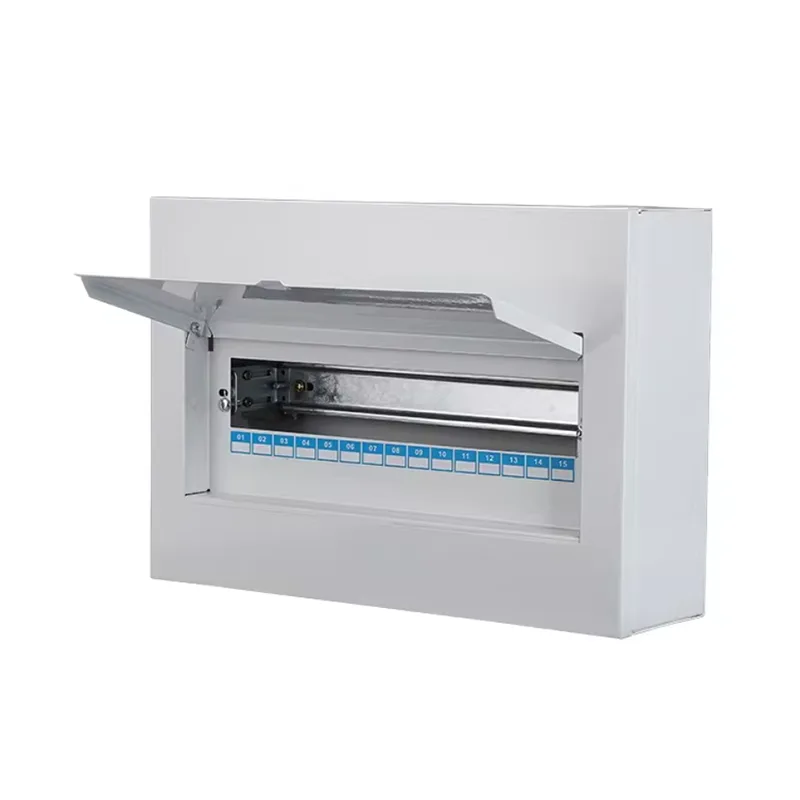

Pintunya menggunakan desain snap-on atau berengsel, memungkinkan pembukaan dengan satu tangan. Area pelabelan sirkuit disediakan di bagian dalam pintu atau panel, mendukung anotasi yang dicetak atau ditulis tangan.

4. Kustomisasi Penuh Tersedia

Bahan yang Tersedia: Besi, lembaran galvanis, baja tahan karat 201, baja tahan karat 304.

Dukungan Ukuran Non-standar: Kami menawarkan penyesuaian penuh lebar, tinggi, dan kedalaman agar sesuai dengan bukaan peralatan khusus atau ketebalan dinding bangunan.

Modul fungsional: Dapat dipasang sebelumnya dengan pelindung lonjakan arus, meter pintar, modul kendali jarak jauh, soket USB, dll.

Kustomisasi penampilan: Mendukung penyemprotan warna RAL, lapisan akhir baja tahan karat, dan pencetakan logo silkscreen, diintegrasikan ke dalam gaya desain interior kelas atas.

Bagaimana Cara Menentukan Jumlah Sirkuit yang Dibutuhkan?

Anda mungkin menemukan pertanyaan ini selama proses seleksi. Shangming memberikan metode tiga langkah untuk penilaian awal.

1. Membagi Sirkuit berdasarkan Area Fungsional

Ini adalah metode statistik paling dasar. Konfigurasi modern standar biasanya merekomendasikan pemisahan perangkat berdaya tinggi dari sirkuit listrik umum:

● Sirkuit Penerangan: Direkomendasikan minimal 1-2 sirkuit, dikontrol berdasarkan area untuk menghindari korsleting di satu area yang menyebabkan kegelapan di seluruh rumah.

● Outlet Umum: Mengalokasikan berdasarkan jumlah ruangan, biasanya satu sirkuit untuk setiap 3-5 ruangan.

● Sirkuit Daya Tinggi Khusus: Ini sangat penting. AC, pemanas air, oven, mesin pencuci piring, pengering, dll., dengan peringkat daya ≥1,5kW, masing-masing harus menempati sirkuit independen.

● Dapur dan Kamar Mandi: Karena lingkungan lembab dan peralatan terkonsentrasi, disarankan untuk memasang sirkuit arus sisa (RCD) terpisah.

2. Hitung Lebar Modul

Kami menggunakan "Jalan" atau "Modul" untuk mengukur kapasitas.

1 Modul = 18mm (yaitu, lebar MCB pemutus arus kutub tunggal).

RCCB/RCBO: Biasanya menempati 2 modul, yaitu 36mm.

Sakelar Utama: Biasanya menempati 2-4 modul.

Rumus Perhitungan: Total Modul yang Dibutuhkan = (Jumlah Saklar Kutub Tunggal x 1) + (Jumlah Pemutus Arus Kutub Ganda/Arus Sisa x 2) + (Sakelar Utama x 2/4)

3. Prinsip Reservasi 20%.

Jangan pernah mengisi kotak distribusi sampai penuh; memberikan ruang untuk ekspansi di masa depan adalah standar industri. Jadi, mengapa meninggalkan ruangan?

Ekspansi di Masa Depan: Saat menambahkan pengawasan, sistem rumah pintar, atau peralatan baru di masa mendatang, Anda tidak perlu mengganti seluruh kotaknya.

Ruang Pembuangan Panas: Dalam kotak multi-sirkuit yang ringkas, ruang yang disediakan membantu konveksi udara, mengurangi risiko pemutus sirkuit tersandung karena panas berlebih.

Rekomendasi: Jika Anda menghitung bahwa Anda memerlukan 10 sirkuit, pilih kotak 12 sirkuit; jika Anda menghitung bahwa Anda memerlukan 18 sirkuit, pilih kotak 24 sirkuit.

Tabel Referensi Skenario Khas

Shangming Electric mendukung pemilihan model Anda secara tepat. Kami menawarkan:

Konsultasi tata letak sirkuit gratis: Kirimkan daftar peralatan Anda kepada kami, dan kami akan merekomendasikan model penutup yang sesuai.

Beberapa kombinasi modular: Ukuran standar mencakup 12, 18, 24, dan 36 modul; kustomisasi non-standar juga didukung.

Opsi rel DIN + pemutus sirkuit yang telah dipasang sebelumnya: Telah dirakit sebelumnya sesuai dengan rencana sirkuit Anda, siap digunakan pada saat kedatangan.
