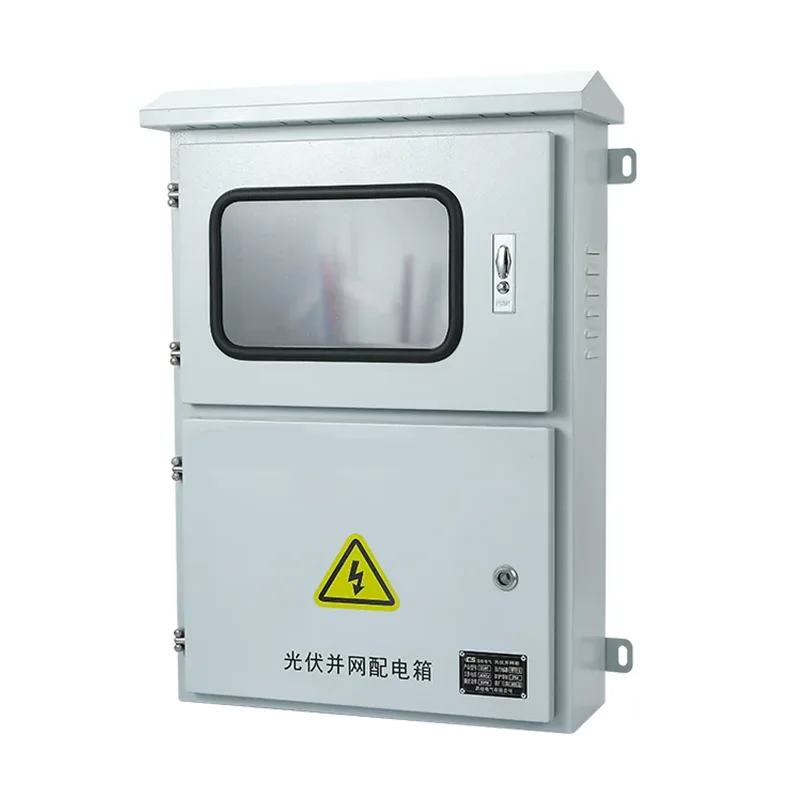

Kotak Persimpangan Terhubung Jaringan Fotovoltaik Luar Ruangan

Kotak sambungan yang terhubung ke jaringan fotovoltaik luar ruangan digunakan antara sisi DC sistem pembangkit listrik fotovoltaik dan inverter. Jika Anda ingin menyesuaikan produk ini dengan harga yang kompetitif, Anda dapat memilih Shangming, dan kami akan menjadi pemasok terpercaya Anda.

Fungsi Inti

Kotak persimpangan yang terhubung ke jaringan fotovoltaik luar ruangan mengintegrasikan perlindungan, isolasi, dan pemantauan. Kami mendukung nomor sirkuit yang disesuaikan, komponen bermerek, dan fungsi cerdas. Untuk solusi dan penawaran konfigurasi spesifik, silakan hubungi kami.

1. Busing String dan Distribusi Arus

Pembangkit listrik PV terdiri dari beberapa panel surya yang dihubungkan secara seri. Kotak persimpangan yang terhubung ke jaringan berfungsi sebagai mekanisme perlindungan konvergen dan shunting.

Fungsi Konvergen: Mengumpulkan daya DC dari beberapa string ke satu bus untuk keluaran ke inverter, menyederhanakan pengkabelan dan menghemat biaya kabel DC.

Perlindungan Shunting: Setiap input dilengkapi dengan sekering DC independen. Ketika terjadi hubung singkat pada satu rangkaian, gangguan terbatas pada cabang tersebut, tanpa mempengaruhi pembangkitan daya normal pada rangkaian lainnya.

2. Perlindungan Petir dan Lonjakan Arus

Karena panel fotovoltaik dipasang di atap terbuka atau di tanah, panel ini sangat rentan terhadap sambaran petir. Pelindung lonjakan arus yang terintegrasi di dalam kotak sambungan dapat mendeteksi tegangan tinggi seketika di saluran dan melepaskan tegangan berlebih ke tanah dalam waktu nanodetik.

Ini berfungsi sebagai garis pertahanan pertama sebelum inverter, mencegah sambaran petir yang dapat merusak komponen elektronik inverter.

3. Isolasi Keamanan dan Pemutusan Fisik

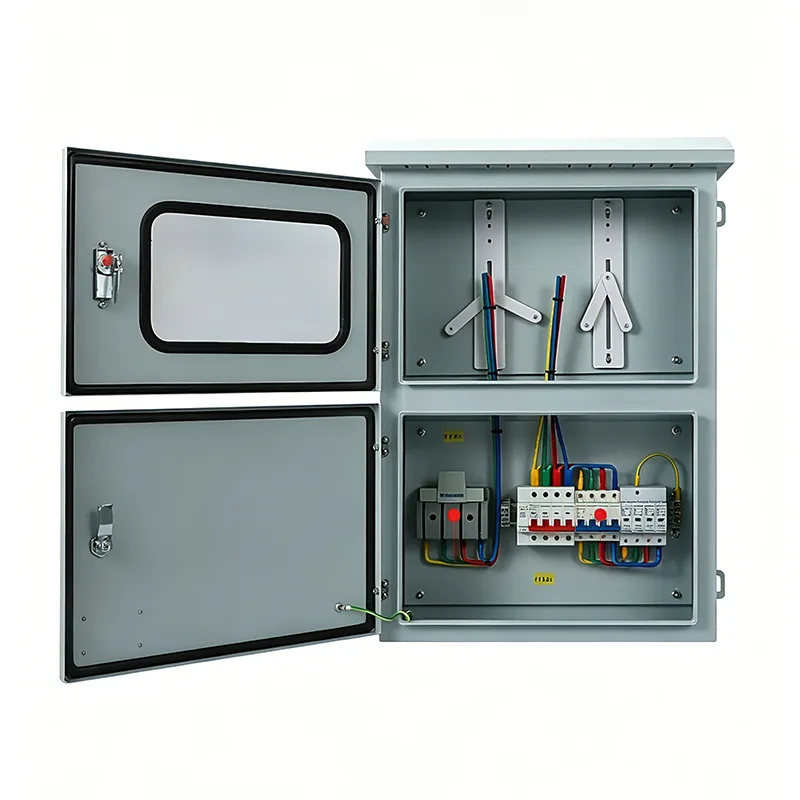

Enklosur dilengkapi dengan sakelar isolasi DC tegangan tinggi atau pemutus arus. Ketika pemeliharaan diperlukan pada inverter atau peralatan hilir, melepaskan kotak sambungan secara manual akan memastikan sisi pemeliharaan benar-benar tidak diberi energi, sehingga melindungi keselamatan personel.

Penutup yang terhubung ke jaringan listrik Shangming memiliki kinerja tinggi dan andal, memungkinkan gangguan arus yang aman saat sistem berjalan, mencegah timbulnya busur listrik berbahaya yang dapat menyebabkan kebakaran.

4. Perlindungan Pengisian Terbalik

Di pagi hari, sore hari, atau pada hari berawan, tegangan keluaran dari string yang berbeda mungkin berbeda. Tanpa proteksi, string dengan tegangan lebih tinggi dapat mengalirkan arus kembali ke string dengan tegangan lebih rendah.

Dioda pengisian daya terbalik opsional tersedia, memastikan arus mengalir hanya searah ke inverter, mencegah panas berlebih atau bahkan kebakaran yang disebabkan oleh arus balik.

5. Perlindungan Lingkungan dan Pemantauan Kondisi

Karena produk ini akan dipasang di luar ruangan, penutupnya memiliki tingkat perlindungan IP65/IP66 untuk mencegah korosi air hujan dan penuaan akibat sinar UV. Komponen presisi internal beroperasi dengan andal sepanjang masa pakai pembangkit listrik selama 25 tahun.

Fungsi pemantauan cerdas opsional memantau arus, tegangan, dan suhu internal setiap string secara real-time, dan segera memberi peringatan jika terjadi pembangkitan listrik yang tidak normal.

Mengapa Kotak Persimpangan yang Terhubung ke Jaringan Fotovoltaik Harus Tahan Air untuk Penggunaan di Luar Ruangan?

Sistem PV biasanya dipasang di atap rumah atau di lapangan terbuka, dan kotak persimpangan yang terhubung ke jaringan listrik harus tahan terhadap tantangan berat berikut ini:

Variasi suhu yang ekstrim: Suhu musim panas bisa mencapai lebih dari 70°C, sedangkan suhu musim dingin bisa turun hingga -30°C.

Radiasi UV: Paparan sinar matahari luar ruangan dalam jangka panjang membutuhkan stabilitas UV; jika tidak, mereka rentan terhadap penuaan.

Kelembapan dan kondensasi: Harus tahan hujan dan dilengkapi dengan katup pernafasan untuk mengalirkan kondensasi internal dan mencegah komponen listrik menjadi lembap.

Oleh karena itu, untuk penggunaan normal dan untuk menghindari perawatan yang sering selama pengoperasian, menjaga stabilitas kinerja dan masa pakai, desain tahan air luar ruangan sangat penting.

Skenario Aplikasi dan Rekomendasi Konfigurasi

Kotak persimpangan yang terhubung dengan jaringan fotovoltaik luar ruangan milik Shangming dapat digunakan di seluruh rantai industri fotovoltaik, mulai dari atap perumahan hingga pembangkit listrik skala besar yang dipasang di darat. Kami akan memberikan rekomendasi konfigurasi berdasarkan skenario umum.

1. Sistem Fotovoltaik Terdistribusi Perumahan

Penggunaan jenis ini sangat umum, umumnya dipasang di atap atau dinding villa atau rumah yang dibangun sendiri di pedesaan. Ia mengumpulkan beberapa panel fotovoltaik dari berbagai orientasi di atap dan memberikan proteksi petir dasar.

Rekomendasi Konfigurasi: Kotak harus memiliki tampilan bersih dan ukuran kecil, input 1-4 string, dan dilengkapi dengan pemantauan proteksi kebakaran yang sangat sensitif.

2. Pembangkit Listrik Atap Industri dan Komersial

Dalam hal ini, kotak yang terhubung ke jaringan dipasang di atap datar bengkel pabrik, gudang logistik, atau pusat perbelanjaan besar. Untuk kapasitas pembangkit listrik berukuran sedang, ia menggabungkan lusinan string fotovoltaik terlebih dahulu sebelum dimasukkan ke inverter string.

Rekomendasi Konfigurasi: Kotak memerlukan ketahanan korosi yang tinggi, input string 8-16, dan biasanya dilengkapi modul komunikasi cerdas untuk memudahkan personel pemeliharaan melihat arus setiap cabang di ruang pemantauan.

3. Pembangkit Listrik Tenaga Surya dan Gurun Tenaga Surya Berskala Besar

Kotak pengumpul yang tersebar di gurun, pegunungan, atau ruang terbuka yang luas disebut kotak penggabung. Sebagai perangkat penggabung utama, mereka mengumpulkan arus dari ribuan panel surya dan mengirimkannya ke inverter terpusat.

Rekomendasi Konfigurasi: IP66, didedikasikan untuk sistem tegangan tinggi 1500V, dilengkapi dengan dioda anti-balik dan fungsi pemantauan string yang presisi, serta dilengkapi katup pendingin/pernapasan aktif.

4. Skenario Penerapan Tenaga Surya + Lintas Batas

Solar Carports: Menyediakan listrik ke stasiun pengisian kendaraan listrik. Kotak persimpangan dipasang pada pilar carport untuk melindungi stasiun pengisian hilir dari lonjakan tenaga surya.

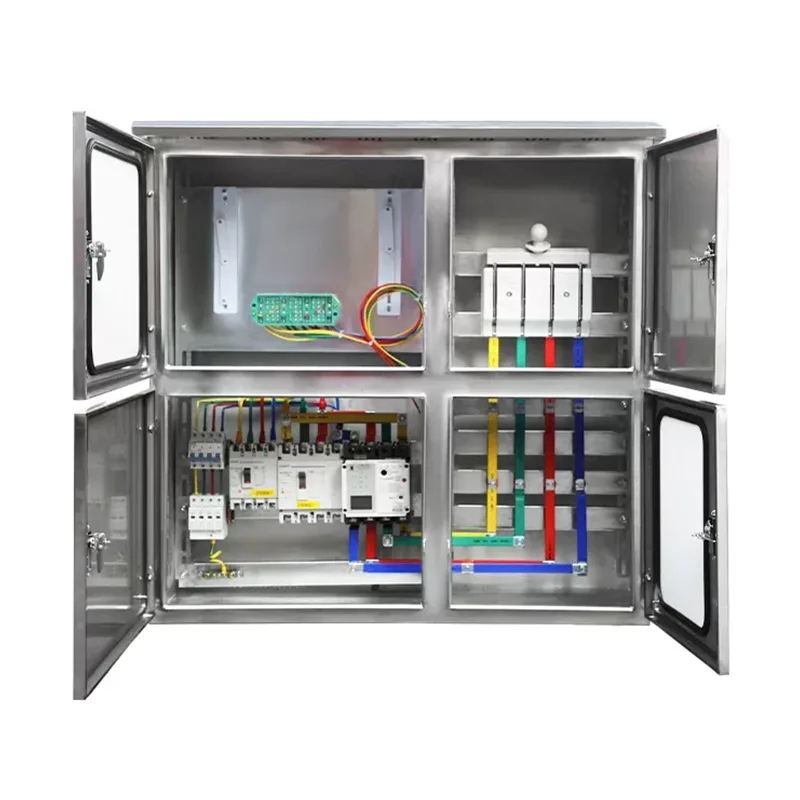

Sistem Pelengkap Tenaga Surya Pertanian dan Perikanan: Dipasang pada tanda kurung di atas lahan pertanian atau kolam ikan. Ada persyaratan khusus untuk ketahanan terhadap kelembaban dan ketahanan terhadap korosi asam/alkali; baja tahan karat direkomendasikan.

Mengapa Memilih Kami?

Shangming berasal dari Yueqing, Wenzhou, Tiongkok, wilayah yang terkenal sebagai "Ibukota Listrik Tiongkok". Memanfaatkan rantai industri kluster industri kelistrikan Yueqing yang berkembang dengan baik, kami telah membangun sistem kontrol kualitas dan produksi yang ketat dan efisien. Portofolio produk kami mencakup lebih dari 200 seri dan 6000+ model, sesuai dengan standar kelistrikan global arus utama.

Memilih rangkaian peralatan cerdas kami yang lengkap mengintegrasikan penginderaan IoT dan fungsi pemantauan jarak jauh, memungkinkan pemantauan parameter secara real-time seperti suhu, kelembapan, dan arus. Hal ini memastikan pengoperasian yang stabil dan pasokan listrik yang aman.
