Mengapa Kandang Listrik yang Dipasang di Dinding Satu Pintu Penting dalam Distribusi Tenaga Modern

Sistem distribusi tenaga listrik modern harus mengakomodasi perubahan beban listrik, peralatan kontrol yang semakin terdistribusi, dan persyaratan yang lebih ketat untuk pengoperasian dan pemeliharaan yang aman. Bangunan komersial, fasilitas industri, proyek infrastruktur, dan jalur produksi otomatis semuanya bergantung pada peralatan listrik yang dapat dipasang, diakses, dan dipelihara dalam tata letak yang terorganisir dengan jelas. Seiring berkembangnya sistem ini, desain enclosure tetap menjadi bagian penting dalam perencanaan infrastruktur kelistrikan.

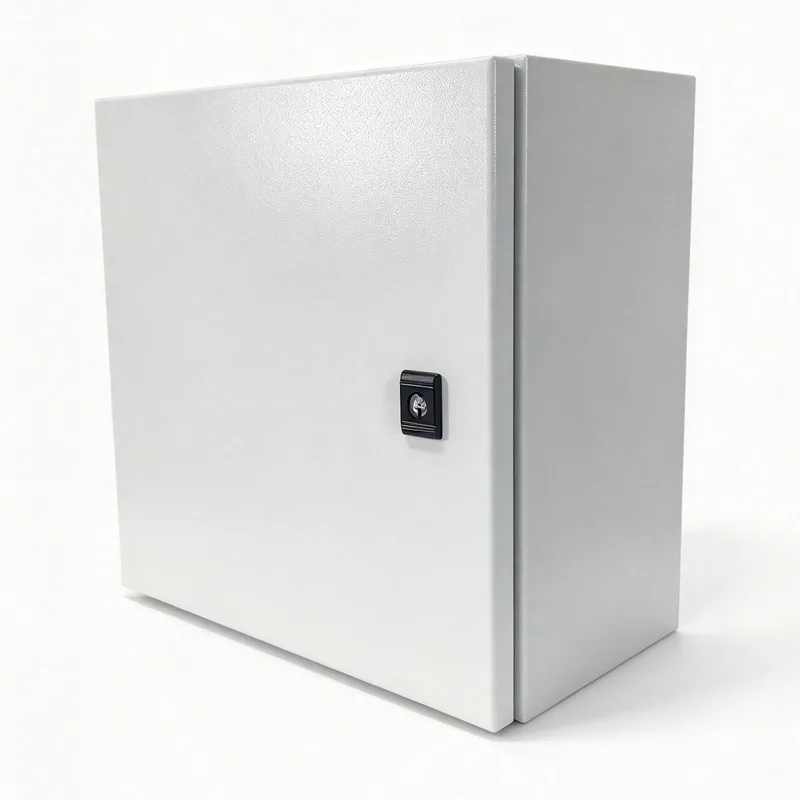

Meskipun selungkup listrik sering dianggap sekunder terhadap pemutus sirkuit, kontaktor, blok terminal, dan perangkat kontrol, strukturnya secara langsung mempengaruhi pengaturan peralatan, akses kabel, perlindungan lingkungan, dan prosedur pemeliharaan. ItuKandang Listrik Terpasang di Dinding Satu Pintuadalah salah satu format penutup yang digunakan di mana komponen listrik memerlukan wadah khusus tanpa memerlukan ruang lantai seperti kabinet yang lebih besar.

Perubahan Persyaratan dalam Distribusi Tenaga Listrik Modern

Distribusi tenaga listrik tidak lagi sebatas menyalurkan tenaga listrik dari titik suplai pusat ke rangkaian hilir. Banyak instalasi sekarang menggunakan papan distribusi lokal, kontrol motor, perangkat pemantauan, antarmuka komunikasi, dan peralatan otomasi. Komponen-komponen ini mendukung fungsi-fungsi seperti manajemen beban, pemantauan peralatan, kontrol pencahayaan, dan operasi lini produksi.

Perkembangan ini menciptakan tantangan praktis bagi perancang sistem kelistrikan. Peralatan harus sesuai dengan area pemasangan yang tersedia dan menyisakan ruang yang cukup untuk perutean kabel, pembuangan panas, inspeksi, dan servis. Di fasilitas dengan beberapa titik kontrol kelistrikan, penempatan setiap selungkup dapat memengaruhi panjang kabel, kerumitan pemasangan, dan akses selama pemeliharaan.

Oleh karena itu, pemilihan enclosure merupakan bagian dari desain distribusi yang lebih luas. Format yang dipasang di dinding dapat mengakomodasi pengaturan kontrol dan distribusi lokal tertentu di mana ruang di dinding tersedia dan peralatan tidak memerlukan kabinet besar yang berdiri di lantai. Kesesuaiannya bergantung pada rakitan listrik, dimensi komponen, lingkungan pemasangan, dan persyaratan keselamatan yang berlaku.

Desain Terpasang di Dinding dan Pemanfaatan Ruang

Ruang lantai adalah sumber daya berharga di pabrik, bangunan komersial, ruang utilitas, dan area peralatan. Lemari distribusi yang besar tetap diperlukan untuk banyak aplikasi, terutama ketika kepadatan sirkuit tinggi atau peralatan listrik besar memerlukan volume internal yang lebih besar. Namun, rakitan kontrol yang lebih kecil dapat dipasang lebih dekat dengan peralatan yang mereka layani.

Penutup yang dipasang di dinding dapat menjauhkan komponen listrik tertentu dari lantai dan menetapkan titik pemasangan yang ditentukan. Di fasilitas produksi, pengaturan ini mungkin cocok untuk kontrol mesin lokal atau peralatan distribusi tambahan. Di gedung komersial, ini dapat mengakomodasi kontrol pencahayaan tertentu, sirkuit layanan, atau komponen otomasi bangunan.

Penghematan ruang saja tidak menentukan pengaturan pemasangan terbaik. Kekuatan dinding, perangkat keras pemasangan, berat peralatan, lokasi masuknya kabel, jarak bukaan pintu, dan akses untuk personel yang berkualifikasi semuanya memengaruhi perencanaan pemasangan. Penutup juga harus diposisikan sedemikian rupa sehingga tidak menghalangi jalan setapak, jalur darurat, atau layanan bangunan lainnya.

Struktur Kandang Mendukung Organisasi Kelistrikan

Instalasi listrik yang terencana memerlukan ruang yang lebih dari cukup untuk memuat komponen-komponennya. Pemutus sirkuit, blok terminal, relai, catu daya, dan perangkat kontrol memerlukan tata letak internal terorganisir yang mendukung perkabelan yang aman dan inspeksi yang efisien. Penempatan komponen yang buruk dapat membuat koneksi sulit dilacak dan menambah waktu yang diperlukan untuk pemecahan masalah.

Konfigurasi satu pintu menyediakan satu bukaan akses utama ke interior enklosur. Pengaturan ini dapat menyederhanakan akses ke komponen internal dalam instalasi kompak, khususnya jika tata letak peralatan relatif mudah. Posisi engsel, ayunan pintu, pengaturan penguncian, dimensi pelat pemasangan, dan kedalaman internal yang dapat digunakan, semuanya memengaruhi seberapa efektif penggunaan ruang yang tersedia.

ItuKandang Listrik Terpasang di Dinding Satu Pintudapat berfungsi sebagai rumah fisik untuk rakitan listrik tertentu, namun kapasitas internalnya harus sesuai dengan peralatan yang dipasang. Perancang perlu memperhitungkan radius tikungan kabel, saluran kabel, akses terminal, segregasi konduktor, koneksi grounding, dan ruang untuk pemeliharaan di masa depan. Eksterior yang kompak tidak seharusnya menghasilkan interior yang penuh sesak.

Keamanan Listrik Tergantung pada Kelengkapan Instalasi

Keamanan kelistrikan ditentukan oleh koordinasi komponen, perangkat pelindung, konstruksi selungkup, metode pemasangan, dan prosedur pengoperasian. Penutup membantu memisahkan peralatan listrik dari lingkungan sekitar dan dapat mengurangi paparan terhadap kontak yang tidak disengaja jika dirancang dan dipasang dengan benar. Namun, selungkup itu sendiri tidak memberikan perlindungan lengkap terhadap setiap bahaya listrik atau lingkungan.

Perlindungan terhadap masuknya debu dan air sangat relevan terutama jika peralatan listrik beroperasi di bengkel, ruang pabrik, koridor layanan, atau lokasi luar ruangan. Peringkat perlindungan masuknya air yang diperlukan bergantung pada kondisi pemasangan dan tingkat paparan. Segel pintu, kelenjar kabel, bukaan masuk, pengencang, dan pengerjaan perakitan dapat memengaruhi perlindungan yang dicapai setelah pemasangan selesai.

Pengaturan pembumian dan pengikatan juga harus sesuai dengan konstruksi selungkup dan persyaratan kelistrikan yang berlaku. Penutup logam mungkin memerlukan ikatan pelindung untuk menjaga kontinuitas listrik, sementara bahan konstruksi lainnya memiliki pertimbangan desain yang berbeda. Proteksi arus berlebih, ukuran konduktor, insulasi, jarak bebas kerja, dan isolasi yang aman tetap menjadi bagian penting dari keseluruhan sistem.

Manajemen Termal dalam Rakitan Distribusi Kompak

Ketika sistem kelistrikan menjadi lebih kompak, manajemen panas menjadi pertimbangan desain yang semakin penting. Perangkat proteksi sirkuit, komponen switching, trafo, catu daya, dan peralatan lainnya dapat menghasilkan panas selama pengoperasian. Ketika beberapa perangkat beroperasi dalam volume penutup yang terbatas, akumulasi panas dapat meningkatkan suhu internal.

Suhu yang berlebihan dapat mempengaruhi kinerja komponen, masa pakai, dan stabilitas peralatan elektronik yang sensitif. Oleh karena itu, perencanaan termal harus mempertimbangkan beban listrik yang diharapkan, kehilangan komponen, suhu sekitar, dimensi selungkup, posisi pemasangan, dan jalur pembuangan panas yang tersedia.

Bukaan ventilasi dapat membantu mengelola panas di lingkungan yang sesuai, namun juga dapat mempengaruhi perlindungan terhadap debu dan kelembapan. Jika perlindungan lingkungan harus dipertahankan, pendekatan pengelolaan termal alternatif mungkin diperlukan. Desain yang sesuai bergantung pada komponen yang dipasang dan kondisi pengoperasian, bukan hanya pada format enclosure saja.

Akses Pemeliharaan dan Efisiensi Operasional Jangka Panjang

Persyaratan pemeliharaan sering kali memengaruhi pemilihan selungkup seperti halnya biaya atau tapak pemasangan awal. Teknisi kelistrikan perlu mengidentifikasi sirkuit, memeriksa sambungan, mengganti komponen, dan menyelidiki kesalahan tanpa hambatan yang tidak perlu. Tata letak enclosure yang mudah diakses dapat mendukung tugas-tugas ini dan mengurangi waktu yang dihabiskan untuk menemukan perangkat individual.

Label yang jelas, jadwal sirkuit yang diperbarui, diagram pengkabelan, dan identifikasi terminal yang konsisten penting dalam instalasi apa pun ukuran. Praktik-praktik ini menjadi sangat berharga di fasilitas di mana sistem kelistrikan dipelihara oleh tim yang berbeda atau dimodifikasi selama beberapa tahun. Pengkabelan internal yang terorganisir juga membantu teknisi memahami hubungan antara pasokan yang masuk, perangkat pelindung, sirkuit kontrol, dan peralatan yang terhubung.

ItuKandang Listrik Terpasang di Dinding Satu Pintudapat mendukung akses rutin dimana posisi dan penataan internalnya memungkinkan pintu terbuka penuh dan peralatan yang terpasang dapat dijangkau dengan aman. Perencanaan pemeliharaan harus mencakup izin kerja yang memadai, prosedur isolasi yang sesuai, dan tata letak yang memungkinkan inspeksi tanpa mengganggu perkabelan yang tidak berhubungan.

Standar dan Verifikasi Distribusi Tegangan Rendah

Rakitan distribusi tegangan rendah tunduk pada persyaratan teknis dan keselamatan yang berbeda-beda menurut tujuan penggunaan, konfigurasi, dan lokasi pemasangannya. Seri IEC 61439 membahas rakitan switchgear dan kontrol tegangan rendah, termasuk persyaratan yang berkaitan dengan konstruksi, karakteristik teknis, dan verifikasi. IEC 61439-1 memberikan aturan umum, sementara bagian lainnya membahas jenis dan aplikasi perakitan tertentu.

Ruang lingkup yang kosong dan unit kelistrikan yang telah selesai tidaklah setara dari sudut pandang kepatuhan. Kesesuaian bergantung pada kategori produk yang relevan, komponen yang dipasang, desain perakitan, dan prosedur verifikasi yang berlaku. Suatu perumahan tidak boleh dianggap memenuhi persyaratan sistem distribusi yang lengkap hanya karena perumahan tersebut menampung peralatan listrik.

Dokumentasi desain, peringkat komponen, pertimbangan kenaikan suhu, tindakan perlindungan, dan instruksi pemasangan semuanya berkontribusi pada perakitan yang direkayasa dengan benar. Peraturan kelistrikan setempat dan spesifikasi proyek mungkin memperkenalkan persyaratan tambahan, khususnya di fasilitas industri, bangunan umum, dan infrastruktur khusus.

Peran Berkelanjutan dari Penutup yang Dipasang di Dinding

Distribusi tenaga listrik modern menggabungkan peralatan pasokan terpusat dengan unit-unit kecil yang ditempatkan di dekat beban dan sistem yang mereka layani. Pengaturan ini dapat meningkatkan pengorganisasian kontrol lokal dan sirkuit pendukung, asalkan setiap instalasi dirancang sesuai dengan kebutuhan kelistrikan dan lingkungan pengoperasiannya.

ItuKandang Listrik Terpasang di Dinding Satu Pintutetap relevan jika wadah yang ringkas dan mudah diakses sesuai untuk peralatan yang dimaksud. Perannya lebih bersifat praktis daripada teknologi: ia menyediakan struktur fisik untuk mengatur dan melindungi komponen listrik tertentu dalam arsitektur distribusi yang lebih besar.

Seiring dengan terus berkembangnya infrastruktur kelistrikan, pemilihan selungkup akan tetap terhubung dengan beberapa prioritas teknik mendasar: penggunaan ruang yang efisien, akses yang aman, perlindungan lingkungan yang sesuai, kinerja termal, pengaturan kabel yang jelas, dan kemudahan perawatan. Faktor-faktor ini membantu menentukan apakah format enclosure sesuai dengan instalasi tertentu dan seberapa efektif sistem kelistrikan yang telah selesai dapat dioperasikan selama masa pakainya.
