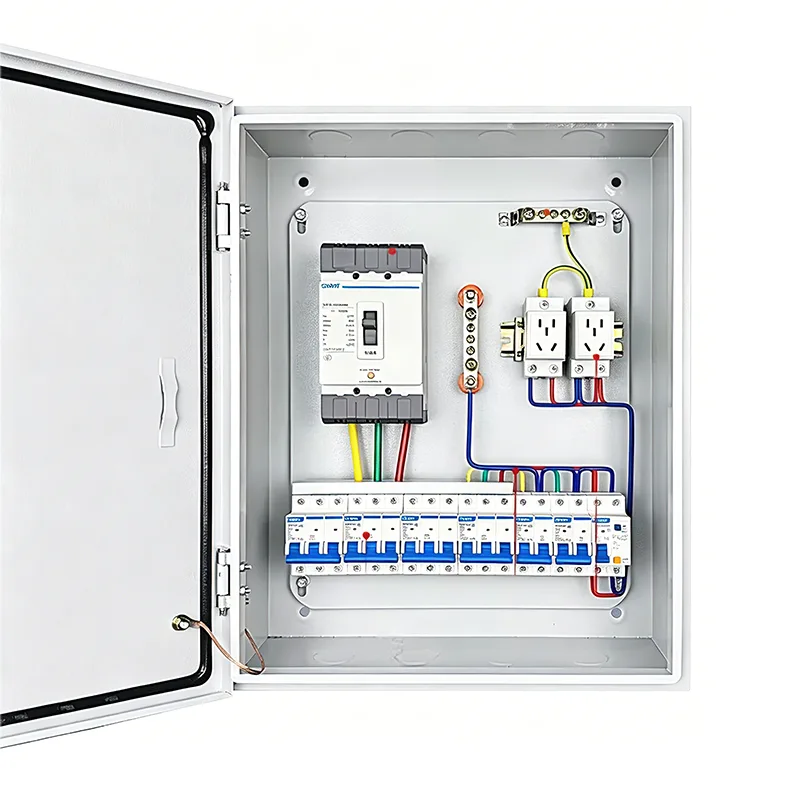

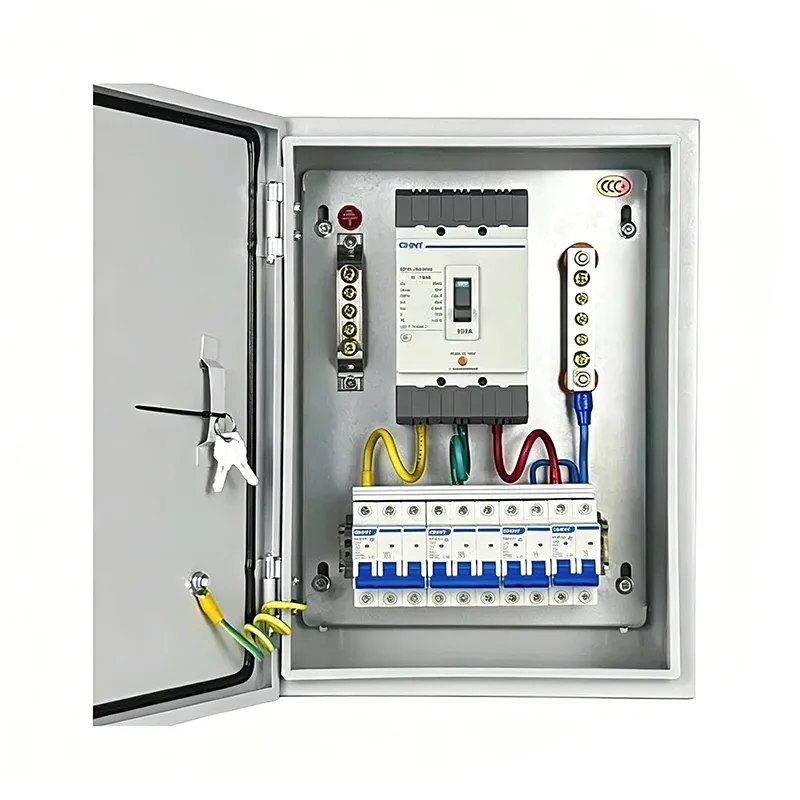

Set Kecil Kotak Distribusi Daya Lengkap

Set Kecil Kotak Distribusi Daya Lengkap mengintegrasikan berbagai komponen listrik sesuai dengan skema sirkuit tertentu, dipasang di dalam kabinet logam kecil. Meski kecil, ini merupakan unit sistem tenaga yang lengkap. Shangming merupakan supplier produk ini, kami juga menyediakan berbagai jenis lemari dan box distribusi lainnya.

Komposisi Produk

Set Kotak Distribusi Daya Kecil Lengkap Shangming menampilkan desain canggih dan kualitas yang dapat diandalkan. Dari segi komponen, seri ini bukan sekadar kumpulan beberapa kotak distribusi, melainkan kumpulan unit modular yang dikonfigurasi secara ilmiah berdasarkan logika sistem kelistrikan, pembagian fungsional, dan koordinasi instalasi.

1. Sistem Pendukung Kotak

Bagian ini bertanggung jawab atas perlindungan fisik kotak.

Cangkang: Biasanya terbuat dari pelat baja canai dingin atau baja tahan karat.

Rel Pemasangan: Rel logam standar disusun secara horizontal di dalam kotak untuk pemasangan cepat pemutus sirkuit dan komponen lainnya.

Panel: Dilengkapi dengan pintu; tersedia pintu jendela tampilan yang dapat disesuaikan, hanya memperlihatkan pegangan pengoperasian pemutus sirkuit untuk mencegah kontak yang tidak disengaja dengan bagian aktif.

2. Sistem Distribusi Primer

Sistem distribusi primer menangani distribusi tenaga listrik, memberikan kontrol dan perlindungan.

Pemutus Sirkuit Utama: Sakelar kontrol utama untuk seluruh kotak, digunakan untuk pemadaman listrik darurat atau pemeliharaan.

Pemutus Sirkuit Miniatur: Memberikan perlindungan kelebihan beban dan arus pendek untuk setiap sirkuit cabang.

Perangkat Arus Residu (RCD): Memantau kebocoran arus dan langsung memutus aliran listrik jika terjadi risiko sengatan listrik.

Pelindung lonjakan arus: Menyerap tegangan tinggi seketika yang dihasilkan oleh sambaran petir atau fluktuasi jaringan listrik, melindungi peralatan listrik presisi hilir.

3. Sistem Pendukung dan Monitoring

Lampu indikator: Merah untuk pengoperasian, hijau untuk berhenti, kuning untuk kesalahan, menampilkan status daya saat ini.

Instrumen pengukuran: Pengukur energi kecil yang dipasang di rel DIN untuk memantau voltase, arus, atau konsumsi daya.

Blok terminal: Untuk sambungan kabel beban eksternal yang rapi, sehingga memudahkan pemeliharaan di masa mendatang.

4. Sambungan Listrik dan Aksesorisnya

Busbar: Busbar tembaga berbentuk sisir atau garpu, menggantikan jumper yang berantakan, membuat sambungan antar pemutus sirkuit lebih kompak dan mengurangi timbulnya panas.

Busbar pembumian dan netral: Menggunakan strip tembaga khusus untuk menghubungkan kabel netral dan kabel pembumian secara terpusat di semua sirkuit.

Rangkaian kabel internal: Kabel tahan api yang memenuhi persyaratan peringkat saat ini, disalurkan melalui baki kabel dengan tanda nomor kabel yang jelas.

Bagaimana Cara Memilih Kotak Distribusi Lengkap yang Tepat?

Sebelum memulai sebuah proyek, penting untuk mengidentifikasi dengan benar konfigurasi kotak distribusi lengkap. Pemilihan yang tidak tepat dapat menyebabkan redundansi fungsional, pemborosan biaya, kesulitan pemasangan, atau terbatasnya perluasan di masa depan.

Langkah 1: Tentukan Skenario Aplikasi dan Karakteristik Muatan

Harap konfirmasi pertanyaan berikut:

1. Dimana akan digunakan?

Bengkel pengeringan dalam ruangan → IP40 sudah cukup

Luar ruangan/ruang pompa/tepi pantai → Membutuhkan bahan baja tahan karat IP54/IP65

2. Peralatan apa yang akan ditenagainya?

Penerangan/soket: Fase tunggal, arus rendah (≤32A)

Motor/mesin las: Tiga fasa, arus tinggi (≥32A), memerlukan relai/kontaminator termal

Perangkat pintar: Membutuhkan 24V DC, antarmuka komunikasi

3. Apakah pengendalian otomatis diperlukan?

Mulai/Berhenti Manual → Kotak Daya Dasar

Logika Otomatis/Pemantauan Jarak Jauh → Membutuhkan Kotak PLC/HMI

Langkah 2: Hitung Parameter Listrik dan Tentukan Kapasitas

1. Estimasi Beban Total

Daftar daya (kW) dan tegangan operasi semua peralatan listrik. Jika Anda mengalami kesulitan, tim teknis Shangming dapat membantu Anda mengonfirmasi.

Hitung arus total, dengan mempertimbangkan faktor simultanitas Kx = 0,7–0,9;

Contoh:

Motor 3 x 5,5kW (380V) → Arus motor tunggal ≈ 11A, arus total ≈ 3 × 11 × 0,8 = 26,4A;

Pencahayaan 5kW (220V) → Arus ≈ 23A;

Jalur masuk utama direkomendasikan ≥63A.

2. Perencanaan Sirkuit Cabang

Setiap jenis beban harus memiliki sirkuit independen untuk menghindari interferensi. Arus sirkuit tunggal ≤ 80% dari nilai pengenal pemutus sirkuit.

Peralatan penting disarankan mempunyai rangkaian + UPS tersendiri.

Langkah 3: Tentukan jumlah dan kombinasi selungkup

Skenario sederhana: 1 enklosur terintegrasi

Skenario sedang-kompleks: 2–3 penutup

Kompleksitas tinggi dan persyaratan keamanan tinggi: 3–6 penutup

Langkah 4: Pilih tingkat perlindungan dan material

Produk Shangming menawarkan tingkat perlindungan dari IP30 hingga IP66, dan materialnya mencakup baja canai dingin dan baja tahan karat.

Jika Anda memiliki persyaratan keselamatan dan intelijen, dan perlu meningkatkan kenyamanan pemeliharaan di masa mendatang berdasarkan lokasi pemasangan tertentu, silakan berkomunikasi dengan kami. Shangming akan meninjau kelayakan dan memberikan kutipan dan sampel dalam 1-2 hari kerja berdasarkan gambar dan persyaratan teknis.

Pertanyaan Umum

T: Mengapa memilih Satu Set Kotak Distribusi Daya Kecil yang Lengkap daripada satu kabinet besar?

J: Kotak distribusi yang kecil dan lengkap dapat digabungkan secara fleksibel dengan penutup fungsional yang berbeda sesuai dengan kebutuhan sebenarnya. Beberapa kabel dan komponen sudah terintegrasi sebelumnya di pabrik, membuat pemasangan di lokasi menjadi lebih sederhana dan cepat, serta cocok untuk ruang terbatas atau tidak teratur. Selama pemeliharaan, zonasi fungsional didefinisikan dengan jelas, sehingga memudahkan pemecahan masalah dan perbaikan.

T: Bagaimana cara melakukan perawatan dan inspeksi harian?

J: Periksa status pengoperasian semua pemutus sirkuit dan kontaktor setiap tiga bulan untuk memastikan tidak terjadi panas berlebih atau kendor.

Bersihkan secara teratur debu yang terkumpul di dalam casing, terutama kipas pendingin dan filter. Periksa segel kusen pintu dari penuaan dan retak, dan ganti jika perlu.

Catat hasil inspeksi dan tindakan perbaikan setelah setiap pemeliharaan untuk ketertelusuran.
