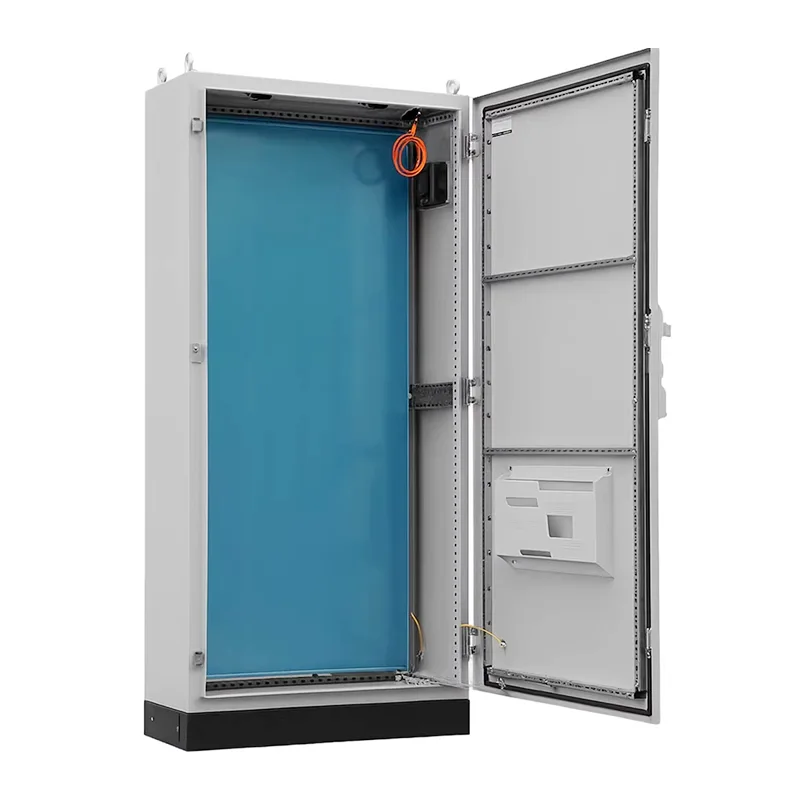

Kabinet Distribusi Daya Profil Lima Kali Lipat ES

Shangming, dari Yueqing, Wenzhou, Cina, adalah produsen profesional Lemari Distribusi Daya Profil Lima Kali Lipat ES. Kami memilih pelat baja canai dingin berkekuatan tinggi dan memprosesnya menjadi produk ini melalui lima proses pembengkokan berkelanjutan. Panel pintu berada jauh dari permukaan tanah, sehingga memudahkan pemasangan dan pemeliharaan. Kami juga menawarkan spesifikasi dan ukuran berbeda untuk Anda pilih, dan menerima desain khusus berdasarkan gambar Anda.

mengirimkan permintaan

Deskripsi Produk

Kabinet Distribusi Daya Profil Lima Kali Lipat ES adalah produk andal dengan kekuatan tinggi dan peringkat perlindungan IP55. Lubang modular bernada 25mm yang padat pada rangka memastikan fleksibilitas dan keserbagunaan pemasangan. Produk ini disediakan oleh pabrikan China Shangming. Kami mendukung kustomisasi non-standar dan dapat menawarkan solusi lengkap dan harga yang kompetitif.

Fitur Struktur Inti

Rangka penahan beban utama Kabinet Distribusi Daya Profil Lima Kali Lipat ES mengalami lima tikungan yang tepat, membentuk kerangka profil lima kali lipat. Desain multi-lentur ini tidak hanya meningkatkan kapasitas menahan beban memanjang pelat baja tetapi juga menciptakan struktur alur penahan air alami, yang secara efektif mencegah rembesan cairan.

Panel atas, bawah, dan samping kabinet biasanya dilas sebagai satu kesatuan, sehingga menghasilkan stabilitas dan ketahanan torsi yang lebih besar dibandingkan dengan rakitan yang dibaut. Profil ini dilengkapi lubang dengan jarak standar 25mm untuk pemasangan standar komponen listrik internal.

Struktur ini membuat kabinet lima kali lipat ES cocok untuk kebutuhan distribusi daya multi-sirkuit berkapasitas tinggi, menyediakan ruang internal yang luas dan memungkinkan pemasangan kabel dan pemeliharaan yang lebih efisien.

Fungsi Produk

Lemari distribusi lima kali lipat ES Shangming tersedia dalam model standar dan model khusus. Untuk proyek Anda, mereka tidak hanya menyediakan listrik tetapi juga menawarkan landasan yang kuat untuk sistem kelistrikan yang aman, efisien, dan berkembang.

1. Dukungan Struktural dan Kapasitas Penahan Beban

Profil lima kali lipat bukan hanya kulit terluar tetapi juga kerangka luar seluruh kabinet. Proses pembengkokan lima kali lipat meningkatkan kekuatan tekan memanjang profil, memastikan stabilitas bahkan setelah memasang alat berat dan mencegah puntiran atau pengendapan.

Bagian dalam profil diisi dengan lubang standar. Dikombinasikan dengan balok dan pelat dasar, komponen dapat diatur secara bebas di dalam ruang internal, sehingga meningkatkan pemanfaatan.

2. Perlindungan Lingkungan

Dibandingkan dengan kotak distribusi biasa, kabinet ES menawarkan penyegelan yang lebih baik. Karena struktur tepi terlipat khusus yang dibentuk pada bukaan kabinet melalui profil lima kali lipat, air mengalir sepanjang lipatan ke luar kabinet alih-alih merembes ke dalam strip penyegel.

Kabinet, dikombinasikan dengan strip penyegel yang diaplikasikan CNC berkualitas tinggi, secara efektif mengisolasi debu konduktif yang sangat halus dan kelembapan korosif, melindungi kinerja isolasi komponen elektronik internal.

3. Manajemen Termal Terintegrasi dan Pembuangan Panas

Produk ini merupakan kabinet kontrol yang direkomendasikan oleh Shangming untuk proyek yang mengutamakan perlindungan komponen dari kejenuhan.

Rangka lipat lima dan panel samping mendukung pemasangan AC industri atau penukar panas berdaya tinggi tanpa menyebabkan kegagalan segel akibat getaran. Struktur internal kabinet mendorong sirkulasi konveksi udara, mencegah efek pulau panas di bagian atas kabinet atau di area dengan komponen padat.

4. Perlindungan Keamanan dan Antarmuka Manusia-Mesin

Kami memiliki baut ground profesional antara pintu kabinet, panel samping, dan badan kabinet, dihubungkan dengan kabel dua warna kuning-hijau. Seluruh casing logam memberikan perlindungan yang andal terhadap sengatan listrik.

Kami menawarkan opsi penyesuaian; Anda dapat memilih panel pintu dengan jendela transparan, dikombinasikan dengan kunci tiga titik yang saling mengunci, yang memudahkan pemeriksaan dan secara fisik mencegah orang yang tidak berkepentingan membuka kabinet.

Parameter Teknis

Bahan	SUS304 (model material lainnya bersifat opsional)
Perawatan permukaan	Gambar kawat, versi pemasangannya galvanis
Tingkat perlindungan	IP55 (tekanGB4205-1993)
Konfigurasi Standar	Pintu depan, panel belakang, panel pemasangan, lemari panel samping, pintu kunci, strip penyegel
Ketebalan pelat baja	Bingkai: Profil lima kali lipat 1,5 mm Panel pintu: 2,0 mm Panel belakang: 1,5 mm Pelat pemasangan: 2,5 mm

Tabel Ukuran dan Spesifikasi

Spesifikasi dan Dimensi			Lebar								Tinggi								Kedalaman						Instalasi papan
Lebar	Tinggi	Kedalaman	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896

Skenario Aplikasi Produk

Kami merekomendasikan produk ini untuk proyek dengan lingkungan yang menantang, memerlukan pengoperasian unit tunggal secara independen, dan menuntut kekakuan struktural yang tinggi. Anda dapat menghubungi kami kapan saja dengan kebutuhan Anda untuk mendiskusikan dan menentukan solusi seleksi spesifik.

Kontrol Otomatis Peralatan Mekanik Independen

Karena struktur lasnya yang terintegrasi, kabinet distribusi daya lima kali lipat ES sangat ideal untuk mengendalikan peralatan satu unit yang besar.

Kasus Umum: Mesin pengemasan, mesin cetak injeksi, peralatan mesin CNC, lemari kontrol mesin pemotongan laser.

Mengapa Memilihnya: Peralatan besar dan independen yang beroperasi sebagai satu unit tidak memerlukan pengoperasian kabinet paralel. Perlindungan tersegel pada kabinet ES mencegah kabut oli dan debu logam merembes ke dalam pengontrol presisi.

Stasiun Pompa dan Pengolahan Air

Kabinet Distribusi Daya Profil Lima Kali Lipat ES menawarkan keuntungan lebih besar di lingkungan lembab atau rawan percikan.

Kasus Umum: Kotak kontrol pompa air luar ruangan, sistem kontrol aerasi di instalasi pengolahan air limbah, ruang pompa catu daya sekunder.

Mengapa Memilihnya: Struktur kedap air mekanis yang dibentuk oleh profil lima kali lipat, dikombinasikan dengan strip penyegel berperekat, secara efektif menahan hujan dan kelembapan. Bahkan di lingkungan dengan kelembapan tinggi dalam jangka panjang, struktur las terintegrasi memastikan komponen internal tetap kering.

Industri Makanan dan Farmasi

Kami merekomendasikan lemari distribusi listrik kami untuk bengkel yang memerlukan pembilasan sering atau standar kebersihan yang sangat tinggi. Kami menggunakan bahan berkualitas tinggi dan aman serta memproduksi secara ketat sesuai dengan standar yang disyaratkan.

Kasus Umum: Lemari kendali jalur pembotolan minuman, lemari listrik jalur pengemasan farmasi.

Mengapa Memilihnya: Terbuat dari baja tahan karat, kabinet ES memiliki tepian yang halus dan membulat serta sedikit pengelasan, sehingga tidak rentan terhadap penumpukan bakteri atau debu. Permukaannya juga tahan terhadap semprotan disinfektan kimia dan pembersihan jet air bertekanan tinggi.

Lingkungan Penambangan, Semen, dan Getaran Tinggi

Produk kami juga dapat digunakan di lokasi industri berat yang melibatkan penghancuran, penyaringan, atau transportasi jarak jauh. Pabrik Shangming memiliki proses pemeriksaan kualitas 7 langkah, memastikan kekuatan produk yang memadai.

Kasus Khas: Unit kendali sabuk konveyor pertambangan, panel kendali umpan pabrik semen, lemari kendali genset bergerak.

Mengapa Memilihnya: Struktur las satu bagian memberikan ketahanan torsi yang sangat baik. Selama getaran atau pengangkatan yang parah, rangka lima tikungan melindungi konverter frekuensi internal dan modul PLC yang mahal dari kontak yang buruk atau kerusakan fisik akibat deformasi kabinet.
