Kabinet Distribusi Daya Tegangan Rendah XL-21

Kabinet Distribusi Daya Tegangan Rendah XL-21 disediakan oleh Shangming, pabrikan Cina. Kami memiliki kemampuan produksi lengkap dengan kapasitas produksi bulanan lebih dari 3.000 unit. Kami mendukung gambar khusus, pengadaan komponen, dan pengujian pabrik. Anda dipersilakan untuk menghubungi kami kapan saja untuk mulai mengembangkan solusi.

Struktur Produk

Kabinet distribusi daya tegangan rendah XL-21 memiliki desain struktural yang tertutup sepenuhnya, tetap, dan dipartisi secara vertikal, mengutamakan kesederhanaan, keandalan, dan kemudahan pemeliharaan.

1. Eksterior Kabinet

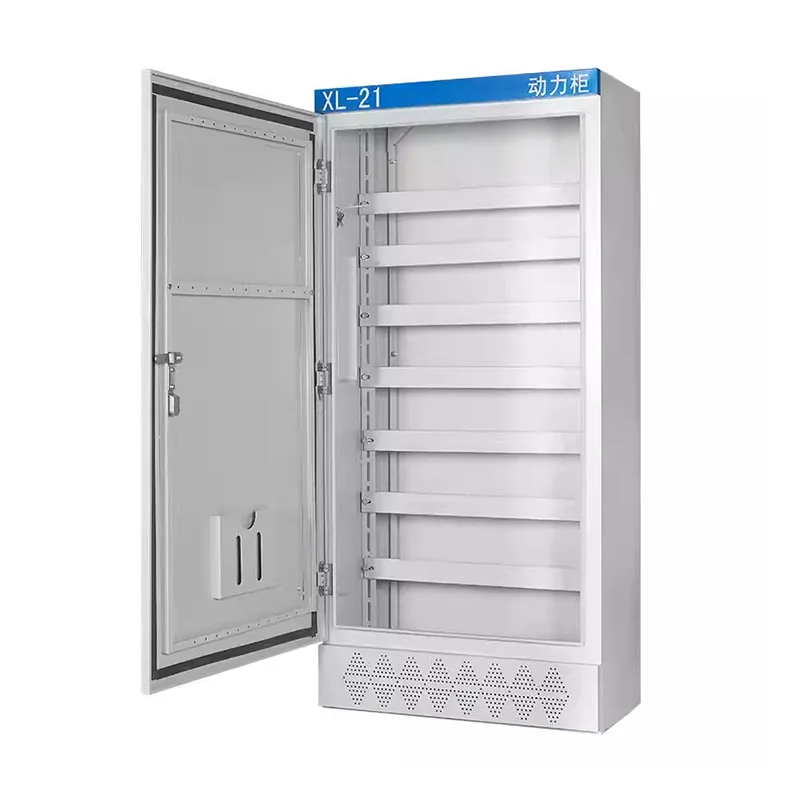

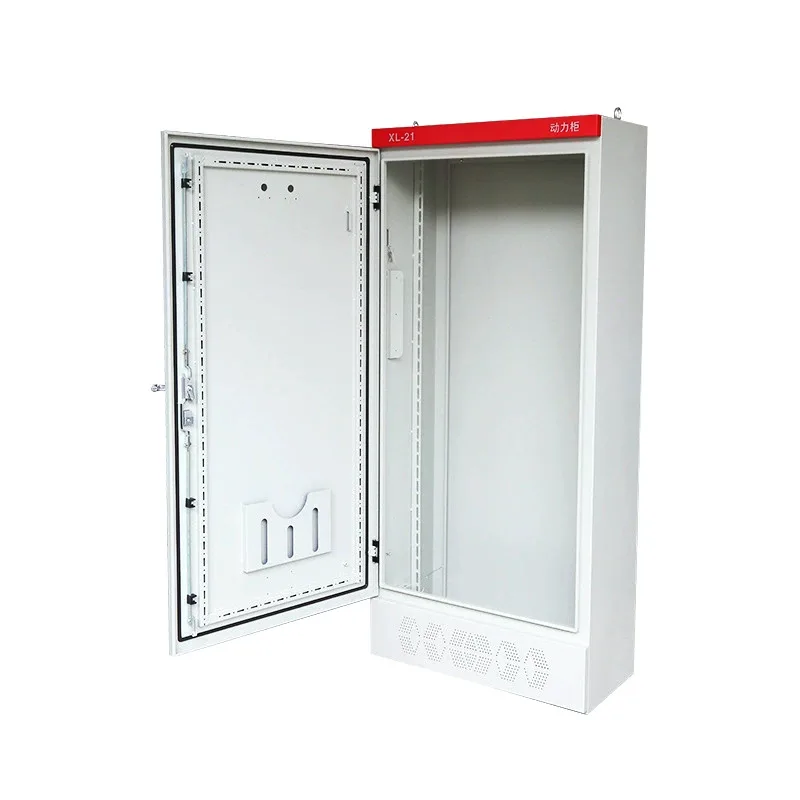

Kabinet XL-21 dibuat dari lembaran baja canai dingin, ditekuk dan dilas, memberikan kekakuan yang cukup untuk menopang pemutus sirkuit berat dan busbar. Pintu pelindung adalah desain bukaan tunggal dengan sudut bukaan lebih dari 110°. Strip penyegel poliuretan dipasang di sekitar tepi pintu untuk meningkatkan kinerja tahan debu.

Sisi interior menampilkan profil vertikal dengan perforasi, memfasilitasi penyesuaian balok dan pelat pemasangan sesuai dengan dimensi komponen.

2. Tata Letak Internal

Meskipun XL-21 merupakan ruang tunggal yang terintegrasi, namun terbagi menjadi beberapa area fungsional:

Area Busbar Atas: Busbar masuk utama terletak di bagian atas kabinet, diamankan dengan isolator, dan mendukung perluasan busbar tembaga secara horizontal atau vertikal.

Area Komponen Pusat: Ini adalah area inti, digunakan untuk memasang sakelar pemutus, pemutus sirkuit, kontaktor, relai termal, dll.

Area Pengkabelan Bawah: Ruang yang cukup disediakan di bagian bawah untuk masuknya kabel, dan busbar netral dan ground khusus disertakan.

3. Desain Bawah dan Kabel Masuk/Keluar

Bagian bawah kabinet distribusi dilengkapi dengan panel besar yang dapat dilepas yang dapat disesuaikan dengan bukaan berdasarkan jumlah kabel, dan dapat digunakan dengan selubung kabel.

Basis baja saluran tinggi 50-100mm dapat dipasang untuk meningkatkan ketinggian kabinet dari tanah, memberikan perlindungan kelembaban dan memfasilitasi penanganan forklift.

Keunggulan Produk

1. Aplikasi Luas

Kabinet Distribusi Daya Tegangan Rendah XL-21 dilengkapi dengan struktur kabinet distribusi listrik tegangan rendah klasik. Teknologinya yang matang dan standarisasi yang tinggi membuatnya banyak digunakan di pabrik, proyek konstruksi, dan proyek kota, dengan keandalannya yang terbukti dalam jangka waktu yang lama.

2. Cocok untuk Distribusi Beban Listrik

Sebagai produsen profesional, Shangming merancang sistem catu daya untuk motor, pompa, kipas angin, dan peralatan listrik lainnya. Produk ini memiliki daya dukung arus yang sangat baik, dapat beroperasi terus menerus, dan memenuhi permintaan aplikasi beban tinggi.

3. Kuat dan Tahan Lama

Beberapa material yang tersedia antara lain baja karbon, baja galvanis, dan baja tahan karat. Terlepas dari bahan yang digunakan, desain struktural kabinet memastikan kekuatan dan ketahanan benturan yang cukup, sehingga cocok untuk penggunaan jangka panjang di lingkungan industri.

4. Perawatan yang Nyaman

Komponen kelistrikan internal kabinet daya disusun secara sistematis dengan rangkaian yang jelas. Dilengkapi dengan satu pintu di sebelah kanan, dengan pegangan pengoperasian sakelar pisau yang terletak di kolom kanan atas di bagian depan kabinet. Instrumen pengukur dan catu daya sinyal dipasang di pintu, memberikan paparan lengkap saat pintu terbuka untuk memudahkan pemeriksaan dan pemeliharaan.

5. Kompatibilitas Yang Kuat

Kabinet distribusi tegangan rendah XL-21 kami dapat dikonfigurasi secara fleksibel dengan komponen listrik utama seperti pemutus sirkuit, kontaktor, dan relai termal, beradaptasi dengan berbagai skema kontrol dan perlindungan untuk memenuhi kebutuhan berbagai proyek.

6. Keunggulan Biaya

Dibandingkan dengan struktur kompleks seperti lemari laci, lemari distribusi XL-21 memiliki struktur sederhana dan biaya produksi yang terkendali, sehingga ideal untuk proyek dengan persyaratan tinggi akan efektivitas biaya dan stabilitas.

Apa Persyaratan Lingkungan Instalasi untuk Kabinet Distribusi XL-21?

Kabinet Distribusi Daya Tegangan Rendah XL-21 ini terutama digunakan dalam sistem tenaga tiga fase tiga kabel dan tiga fase empat kabel dengan frekuensi AC 50Hz dan tegangan di bawah 500V untuk distribusi daya dan penerangan. Sebelum memulai proyek atau instalasi sebenarnya, Anda dapat menentukan lingkungan instalasi. Sebagai produsen, kami menawarkan saran berikut:

1. Suhu Sekitar

Suhu pengoperasian normal: -5℃ hingga +40℃;

Suhu rata-rata selama 24 jam: tidak melebihi +35℃;

Suhu penyimpanan dan transportasi: -25℃ hingga +55℃ (jangka pendek);

Catatan: Jika dipasang di lingkungan bersuhu tinggi, diperlukan desain ventilasi atau penurunan daya yang ditingkatkan.

2. Ketinggian

Ketinggian pemasangan harus kurang dari atau sama dengan 2000 meter.

Di atas 2000 meter, diperlukan penurunan daya sesuai standar.

3. Kelembaban Relatif

Dengan suhu lingkungan pemasangan +40℃, kelembapan relatif harus ≤ 50%.

Kelembapan yang lebih tinggi diperbolehkan pada suhu yang lebih rendah.

4. Lokasi Pemasangan

Kabinet daya XL-21 hanya untuk pemasangan di dalam ruangan.

Dilarang memasang di: area luar ruangan yang tidak teduh, lokasi berbahaya dengan gas atau debu yang mudah meledak, lingkungan yang sangat korosif, atau area dengan debu berat atau debu konduktif.

5. Kondisi Mekanik dan Getaran

Lingkungan pemasangan harus bebas dari getaran atau benturan yang parah. Frekuensi getaran ≤ 10 Hz, akselerasi ≤ 0,5g. Fondasi pemasangan harus stabil, hindari berbagi platform yang sama dengan motor besar atau peralatan stamping.

Setelah pemasangan, kabinet pada dasarnya harus dijaga tetap vertikal, dengan kemiringan vertikal ≤ 5°, jika tidak maka akan mempengaruhi umur mekanisme pengoperasian.

6. Ventilasi dan Ruang Pembuangan Panas

Akses perawatan harus disediakan di bagian depan dan belakang kabinet. Permukaan pengoperasian depan harus ≥ 0,8m, disarankan 1,0m. Jika pemeliharaan diperlukan di bagian belakang, diperlukan ≥ 0,8m. Bagian atas kabinet harus berjarak minimal 0,5 m dari langit-langit. Jika beberapa lemari disusun berdampingan, tidak diperlukan celah di antara keduanya; mereka dapat langsung dirakit. Namun, ruang ventilasi harus dibiarkan di kedua ujung seluruh baris.

7. Persyaratan Pencegahan Kebakaran dan Keselamatan

Area pemasangan harus merupakan struktur yang tidak mudah terbakar. Bahan yang mudah terbakar dan meledak tidak boleh disimpan dalam jarak 1 meter dari lokasi pemasangan.

Tanah harus rata dan kering. Disarankan untuk membangun pondasi beton 100–200 mm di atas tanah untuk mencegah masuknya air.

8. Lingkungan Elektromagnetik

Lokasi pemasangan harus jauh dari konverter frekuensi daya tinggi dan peralatan frekuensi tinggi untuk mencegah gangguan pada sirkuit kontrol sekunder. Jika terdapat interferensi elektromagnetik yang kuat, disarankan untuk menggunakan kabel berpelindung untuk jalur kontrol dan menjalankannya di baki kabel terpisah.
