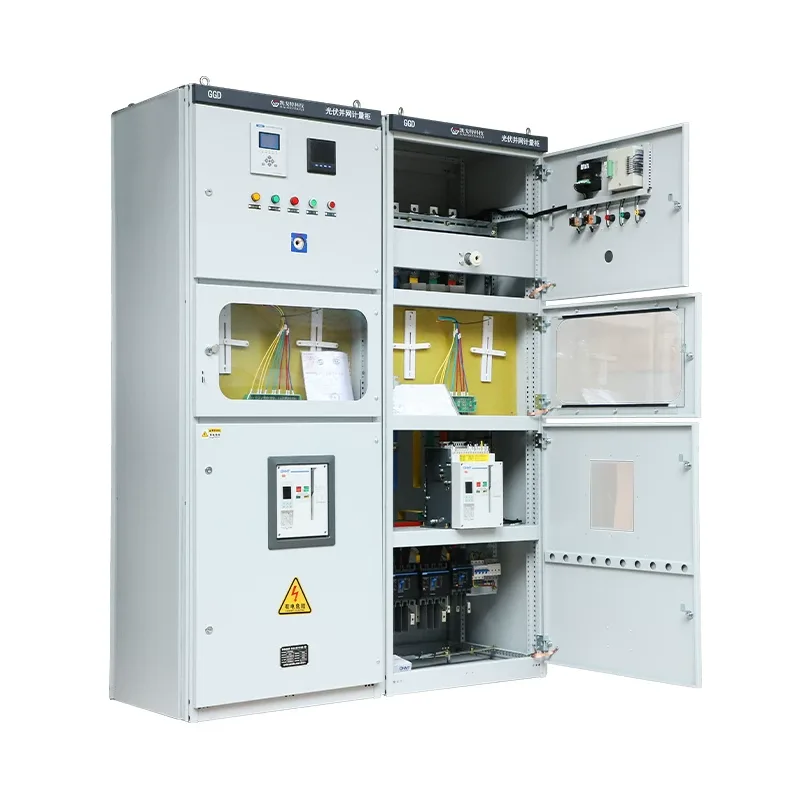

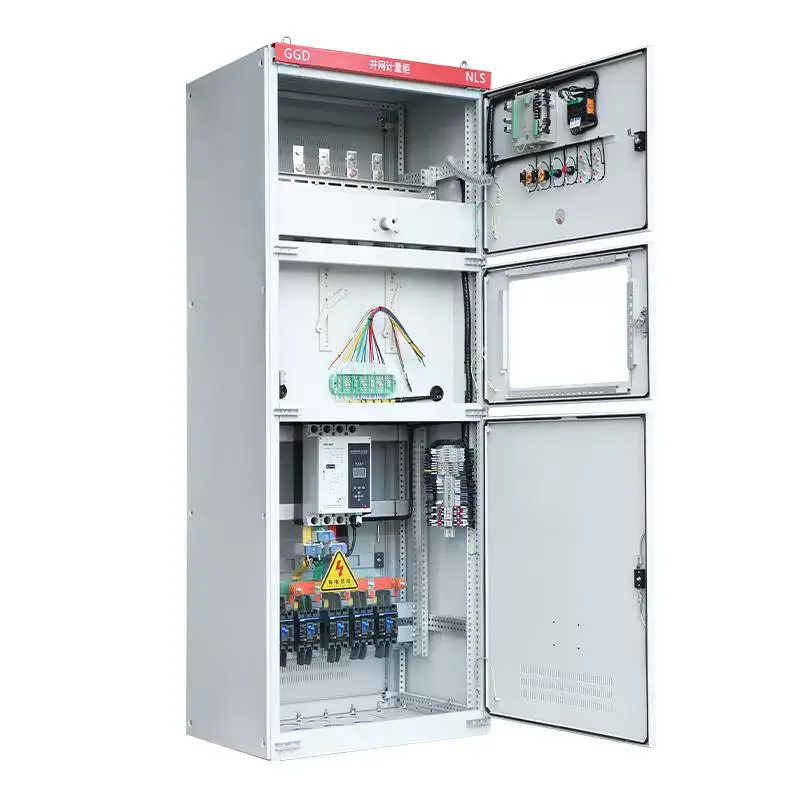

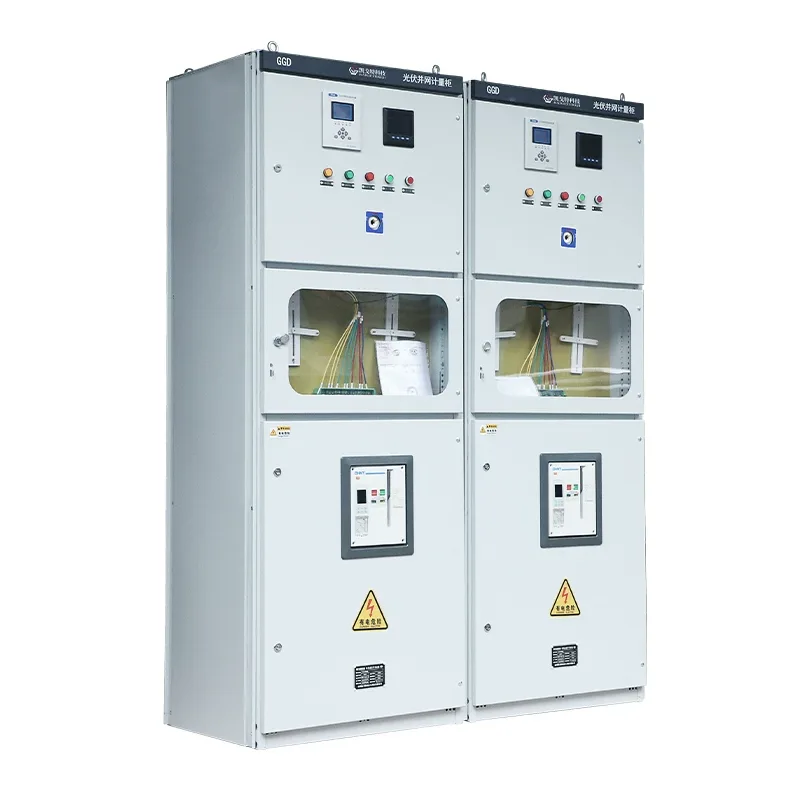

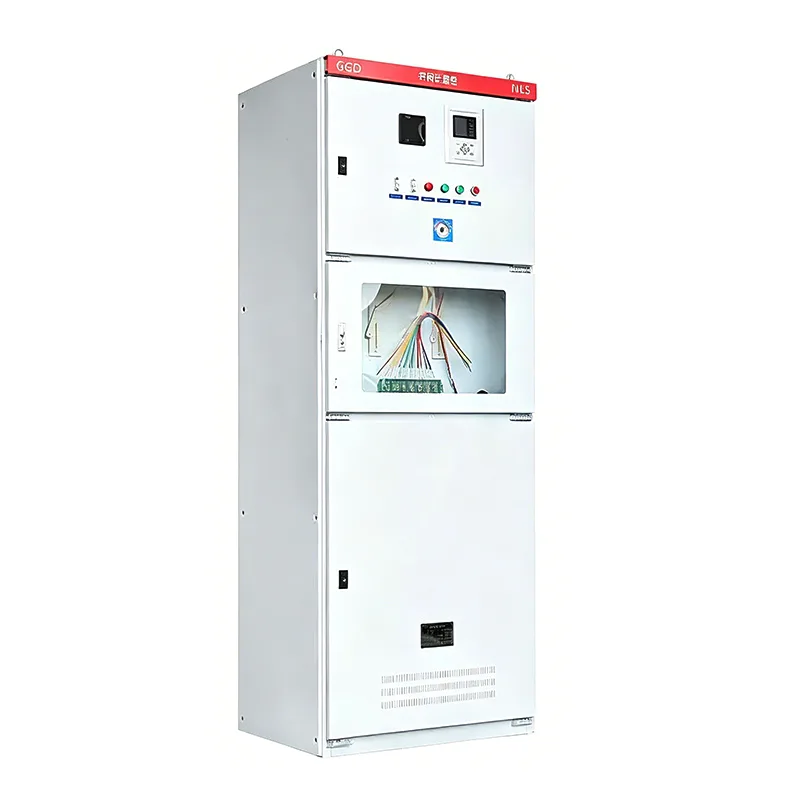

Kabinet Terhubung Jaringan Fotovoltaik

Kabinet yang terhubung ke jaringan fotovoltaik memainkan peran penting dalam perlindungan, pengukuran, isolasi, anti-islanding, dan pertukaran data. Mereka dirancang dan diproduksi oleh produsen profesional Shangming. Kami menawarkan garansi dan akan memberikan dokumentasi dan sertifikasi lengkap dengan pesanan Anda.

Apa Fungsi Kabinet yang Terhubung dengan Jaringan Fotovoltaik?

Pengumpulan Daya: Kabinet yang terhubung ke jaringan PV mengumpulkan output daya AC dari satu atau lebih inverter string.

Isolasi Keselamatan: Ketika jaringan listrik sedang dalam pemeliharaan atau sistem PV mengalami malfungsi, jaringan tersebut secara fisik memutus pasokan listrik melalui pemutus sirkuit atau sakelar pemutus, sehingga menjamin keselamatan personel dan peralatan.

Fungsi Perlindungan: Kabinet yang terhubung ke jaringan PV memiliki perlindungan terhadap arus lebih, tegangan lebih, tegangan rendah, dan anomali frekuensi. Yang paling penting, ia memiliki fitur perlindungan anti-island, yang secara otomatis memutus titik koneksi jaringan ketika jaringan utama gagal untuk mencegah transmisi daya terbalik dan potensi sengatan listrik pada personel pemeliharaan.

Pengukuran dan Pemantauan: Peralatan ini memiliki meteran listrik internal, biasanya meteran dua arah, yang mencatat listrik yang dihasilkan dan dikonsumsi.

Perbedaan Antara Kabinet Terhubung Jaringan Fotovoltaik dan Kotak Penggabung Fotovoltaik

Tindakan Pencegahan Instalasi

Saat memasang kabinet yang terhubung ke jaringan fotovoltaik, kabinet tersebut harus dipasang sedekat mungkin dengan trafo atau kabinet distribusi utama. Kabel yang lebih pendek menghasilkan penurunan tegangan yang lebih sedikit. Jika kabel terlalu panjang, tegangan pada titik sambungan jaringan akan naik selama pembangkitan listrik puncak, memicu perlindungan tegangan lebih pada inverter dan menyebabkan seringnya tersandung.

Untuk kotak luar ruangan yang terhubung dengan jaringan, pemasangan di bawah sinar matahari langsung sangat dilarang. Temperatur yang tinggi dapat menyebabkan pemutus sirkuit mengalami trip akibat panas, yang menyebabkan terjadinya tripping palsu. Sebaiknya pilih lokasi di dinding utara bangunan atau pasang sunshade.

Harap pastikan bahwa setidaknya 800mm-1000mm ruang pengoperasian tersisa di depan kabinet untuk memastikan bahwa operator dapat dengan cepat memutar sakelar pemutus dalam keadaan darurat.

Pertanyaan Umum

T: Mengapa pemutus arus pada kabinet yang terhubung ke jaringan listrik tiba-tiba trip saat pembangkit listrik puncak pada siang hari?

A: Penyebab yang perlu diselidiki:

Tegangan berlebih pada jaringan: Ini adalah penyebab paling umum. Pembangkit listrik tenaga surya paling kuat terjadi pada siang hari, dan jika konsumsi listrik di sekitar rendah, tegangan pada titik sambungan jaringan akan dinaikkan. Ketika tegangan melebihi batas perlindungan yang ditetapkan oleh kabinet yang terhubung ke jaringan, kabinet akan otomatis trip.

Suhu tersandung: Pembuangan panas yang buruk pada kabinet yang terhubung ke jaringan listrik. Aliran arus yang tinggi pada siang hari menyebabkan suhu internal kabinet menjadi terlalu tinggi, menyebabkan tidak berfungsinya perlindungan termal pemutus sirkuit.

Pengaturan tidak tepat: Arus pengaturan pemutus sirkuit terlalu dekat dengan arus keluaran maksimum inverter.

Solusi: Periksa catatan voltase. Jika tegangan jaringan terlalu tinggi, hubungi biro penyedia listrik untuk menurunkan keran trafo atau menyesuaikan pengaturan proteksi.

T: Apa konsekuensinya jika pelindung lonjakan arus pada kabinet yang terhubung ke jaringan listrik rusak dan tidak diganti?

A: Ini tidak akan mempengaruhi pembangkit listrik dalam jangka pendek, tetapi akan kehilangan proteksi petir. Pembangkit listrik tenaga surya sebagian besar berlokasi di atap terbuka, di mana induksi petir sangat sering terjadi. Jika terjadi sambaran petir, tegangan tinggi dapat langsung menembus kabinet yang terhubung ke jaringan listrik dan masuk ke inverter, menyebabkan komponen senilai ratusan ribu yuan terbakar.

Sebaiknya jika jendela status SPD berubah menjadi merah, harus segera diganti.

T: Dapatkah kabinet distribusi tegangan rendah biasa digunakan untuk menggantikan kabinet khusus yang terhubung ke jaringan fotovoltaik?

A: Tidak, tidak bisa langsung diganti. Lemari distribusi reguler tidak memiliki pengukuran dua arah, logika perlindungan anti-islanding, dan fungsionalitas tripping tegangan rendah.

Biro pasokan listrik akan fokus pada pemeriksaan komponen khusus fotovoltaik ini selama pengujian penerimaan. Jika penggantian paksa dilakukan, proyek tersebut akan gagal diterima.
