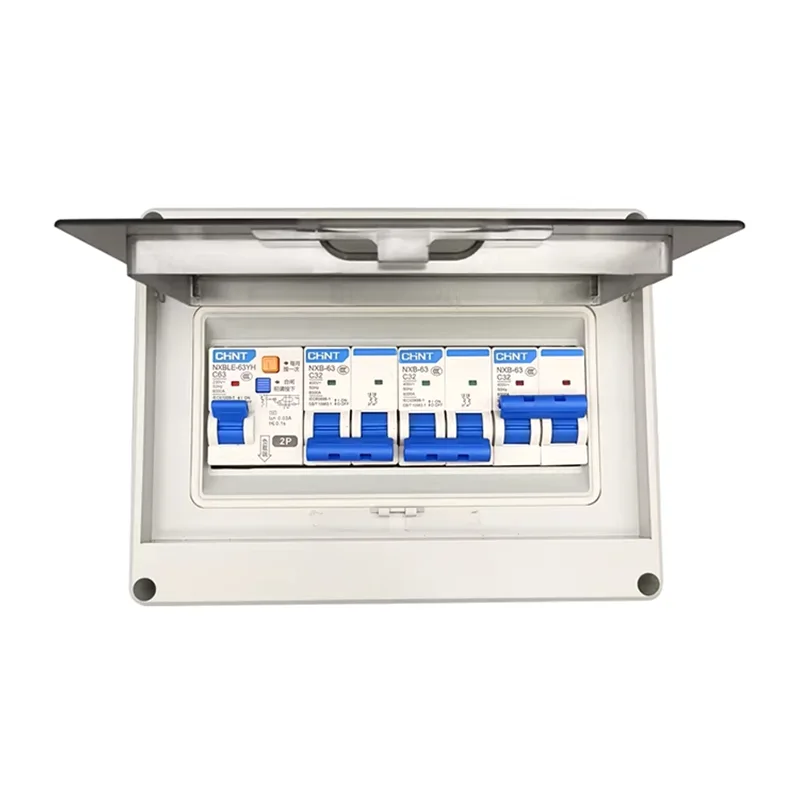

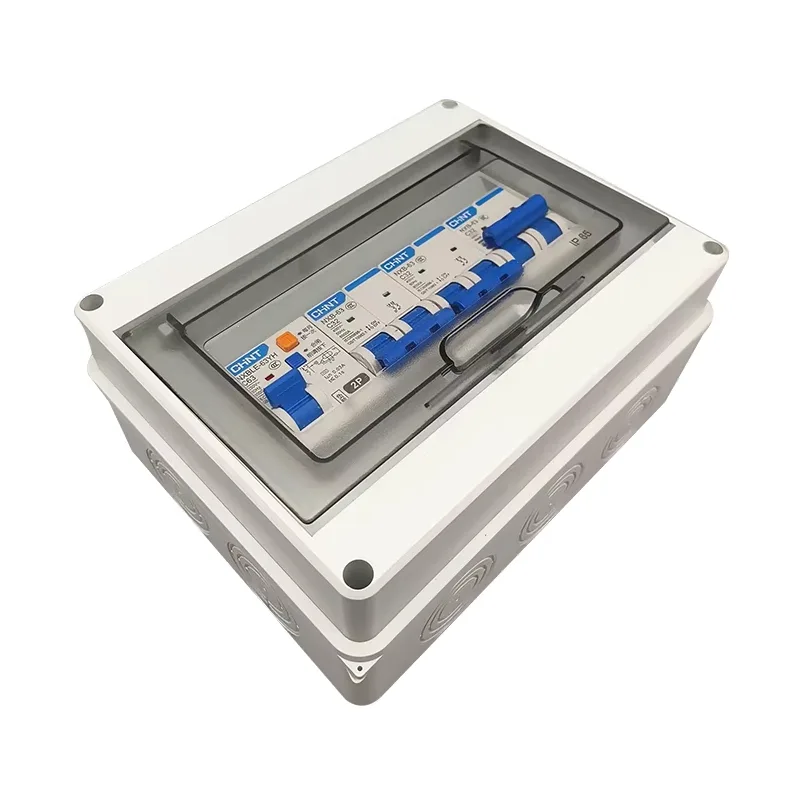

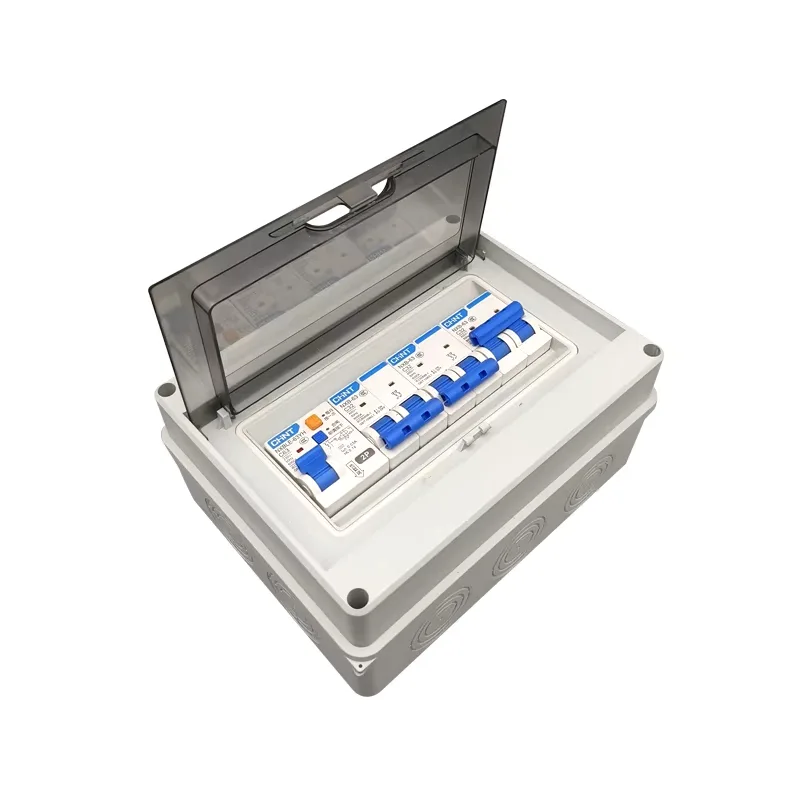

Kotak Distribusi Pemutus Arus Udara

Memilih Shangming, sebuah perusahaan Tiongkok, sebagai pemasok kotak distribusi pemutus sirkuit udara akan memberi Anda akses ke dukungan teknis dan harga yang kompetitif. Kotak distribusi ini mendukung pemantauan cerdas dan kendali jarak jauh.

Fungsi Utama

Kontrol Daya Utama: Sebagai sakelar masuk utama untuk sistem tegangan rendah, kotak distribusi pemutus sirkuit udara bertanggung jawab untuk mengendalikan sakelar daya utama untuk seluruh gedung atau jalur produksi, mengendalikan status hidup/mati seluruh sistem distribusi daya.

Perlindungan Berganda: Peralatan ini memberikan perlindungan tiga tahap yang tepat: kelebihan beban tunda panjang, tunda arus pendek hubung singkat, perlindungan arus pendek seketika, dan perlindungan gangguan tanah.

Pemantauan Daya: Pemutus sirkuit udara dapat mengintegrasikan pengontrol cerdas untuk menampilkan data waktu nyata seperti tegangan, arus, frekuensi, dan faktor daya.

Saling Bertautan Hirarki: Kotak distribusi pemutus sirkuit udara dapat saling bertautan secara logis dengan trafo hulu atau kabinet cabang hilir untuk mencegah tripping yang menyebabkan pemadaman listrik skala besar, melindungi kabel, peralatan, dan keselamatan personel.

Perbandingan Produk: Kotak Distribusi Pemutus Sirkuit Udara vs. Kotak Distribusi Standar

Bagaimana Cara Memilih Spesifikasi Kotak Distribusi Pemutus Arus Udara yang Tepat?

Pemilihan yang benar akan meningkatkan pemasangan, pemeliharaan, kinerja, dan masa pakai selanjutnya. Shangming, sebagai produsen kotak distribusi pemutus arus udara, memberikan saran berdasarkan proses pemilihan standar: Aplikasi → Tegangan → Arus → Kapasitas hubung singkat → Bentuk struktur → Spesifikasi kabinet → Skema saluran keluar → Konfigurasi cerdas → Verifikasi lingkungan.

I. Memperjelas Permohonan

Sebelum memilih spesifikasi, tentukan terlebih dahulu fungsi kotak distribusi pemutus arus udara pada sistem Anda.

Kotak distribusi saluran masuk utama tegangan rendah: Berfungsi sebagai saklar utama untuk seluruh sistem tegangan rendah, sesuai dengan beban maksimum dan arus hubung singkat maksimum.

Kotak distribusi dasi bus: Digunakan untuk sambungan antara dua bagian busbar; Pertimbangan utamanya adalah kapasitas pengikat dan frekuensi pengoperasian.

Kotak distribusi pengumpan beban penting: Memberi daya pada peralatan penting, memerlukan keandalan tinggi dan perlindungan selektif.

Aplikasi yang berbeda memerlukan spesifikasi yang sangat berbeda; ini adalah langkah pertama.

II. Tentukan Nilai Tegangan dan Tipe Sistem

Tegangan pengenal umum: AC 380V / 400V / 690V, harus konsisten dengan sistem catu daya di lokasi.

Tipe sistem: Tiga fase tiga kawat / Tiga fase empat kawat. Harap konfirmasi apakah diperlukan saluran netral (N) dan saluran pelindung bumi (PE).

Tegangan dan jenis sistem yang salah akan menyebabkan peralatan tidak dapat digunakan secara langsung.

AKU AKU AKU. Hitung dan Pilih Nilai Saat Ini

Hitung arus beban aktual dan rangkum arus desain semua rangkaian hilir, berdasarkan kondisi operasi simultan maksimum.

Saat memilih, kami merekomendasikan untuk menyediakan margin yang wajar, umumnya 10% –30% untuk ekspansi di masa depan.

Peringkat ACB umum saat ini: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

Pada prinsipnya, arus operasi jangka panjang harus ≤ 80% –90% dari arus pengenal ACB.

IV. Memeriksa Kapasitas Pemutusan Hubungan Pendek

Banyak pelanggan mengabaikan hal ini ketika memilih pemutus sirkuit, padahal ini penting. Kapasitas pemutusan yang tidak memadai dapat menyebabkan bahaya keselamatan yang serius.

Arus hubung singkat pada titik pemasangan perlu ditentukan, dihitung dari kapasitas trafo, impedansi, dan panjang kabel.

Pilih kapasitas pemutusan yang sesuai: Icu / Ics ≥ arus hubung singkat maksimum sistem.

Peringkat umum: 50kA, 65kA, 80kA, 100kA.

V. Memilih Struktur Pemutus Arus

ACB Tetap: Biaya rendah, pemeliharaan memerlukan pemadaman listrik.

ACB tipe laci: Perawatan yang mudah, mendukung pemeliharaan tanpa gangguan, lebih umum digunakan dalam proyek industri.

VI. Menentukan Spesifikasi dan Struktur Kabinet Kotak Distribusi

Dimensi kabinet bergantung pada spesifikasi ACB, kapasitas busbar, dan jumlah sirkuit keluar. Tipe utamanya adalah yang dipasang di dinding dan berdiri di lantai.

Peringkat perlindungan: Dalam ruangan: IP30 / IP40; Luar ruangan: IP54 / IP65.

VII. Pemilihan Konfigurasi Busbar dan Jalur Keluar

Spesifikasi busbar harus dipilih berdasarkan arus pengenal dan penampang busbar tembaga, dengan mempertimbangkan kenaikan suhu dan pengoperasian jangka panjang.

Jenis rangkaian saluran keluar: saluran keluar MCCB, saluran keluar MCB, saluran keluar kabel langsung.

Apakah sirkuit cadangan diperlukan? Jika ya, sediakan ruang untuk perluasan kapasitas di masa depan.

VIII. Fitur Cerdas dan Konfigurasi Aksesori

Fungsi opsional meliputi: pemantauan arus, tegangan, dan energi; antarmuka komunikasi; pembukaan dan penutupan jarak jauh; alarm kesalahan dan umpan balik status.

Tipe cerdas direkomendasikan untuk pabrik, pusat data, dan proyek bangunan umum.

IX. Verifikasi Kondisi Lingkungan dan Penggunaan

Harap konfirmasi faktor lingkungan berikut:

Suhu sekitar (penurunan diperlukan untuk suhu tinggi)

Ketinggian instalasi

Adanya debu, kelembapan, atau gas korosif

Apakah desain seismik diperlukan?
