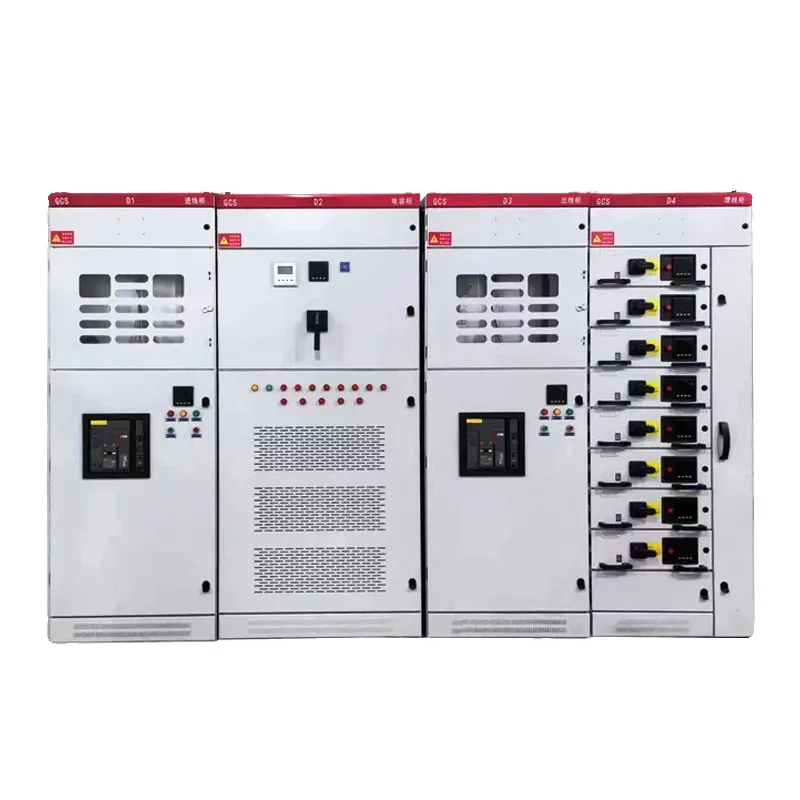

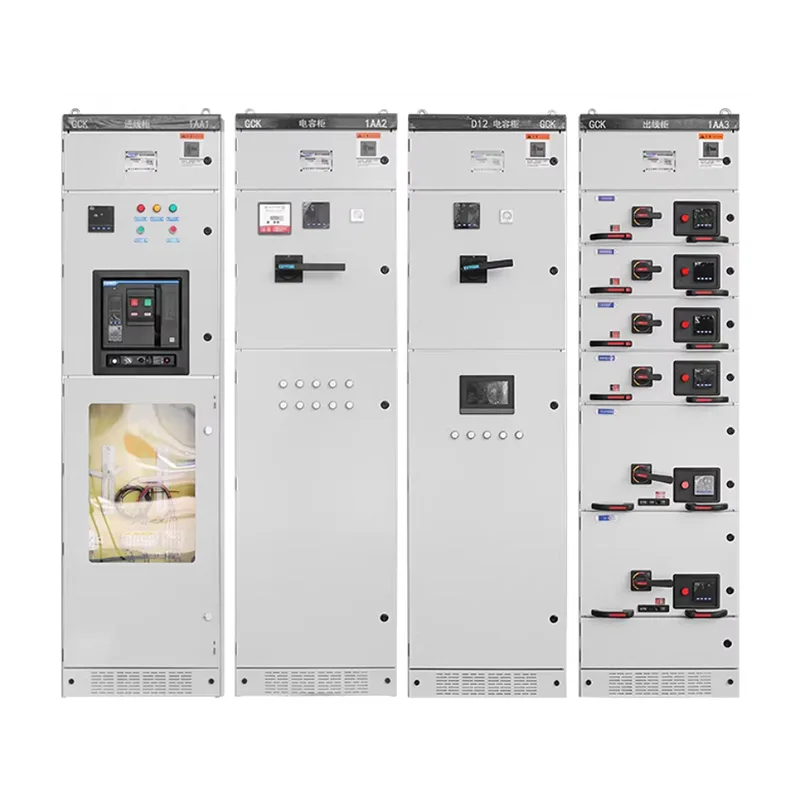

Switchgear Tegangan Rendah GCS yang Dapat Ditarik

Switchgear Tarik Tegangan Rendah GCS memiliki struktur yang disederhanakan, kompatibilitas komponen yang baik, dan 20%-35% lebih murah dibandingkan MNS, sehingga cocok untuk proyek yang sensitif terhadap anggaran. Jika Anda tertarik untuk memilih produk ini dan mulai mengembangkan rencana proyek, jangan ragu untuk menghubungi Shangming, pemasok terpercaya dari Yueqing, Wenzhou, China.

Fitur Produk

Switchgear penarikan tegangan rendah GCS memadukan keandalan MNS yang tinggi dengan kemudahan pengoperasian GGD, menjadikannya ideal untuk sistem distribusi daya tegangan rendah dengan banyak sirkuit, perawatan rutin, dan fokus pada pengendalian biaya keseluruhan.

1. Struktur Modular yang Dapat Ditarik

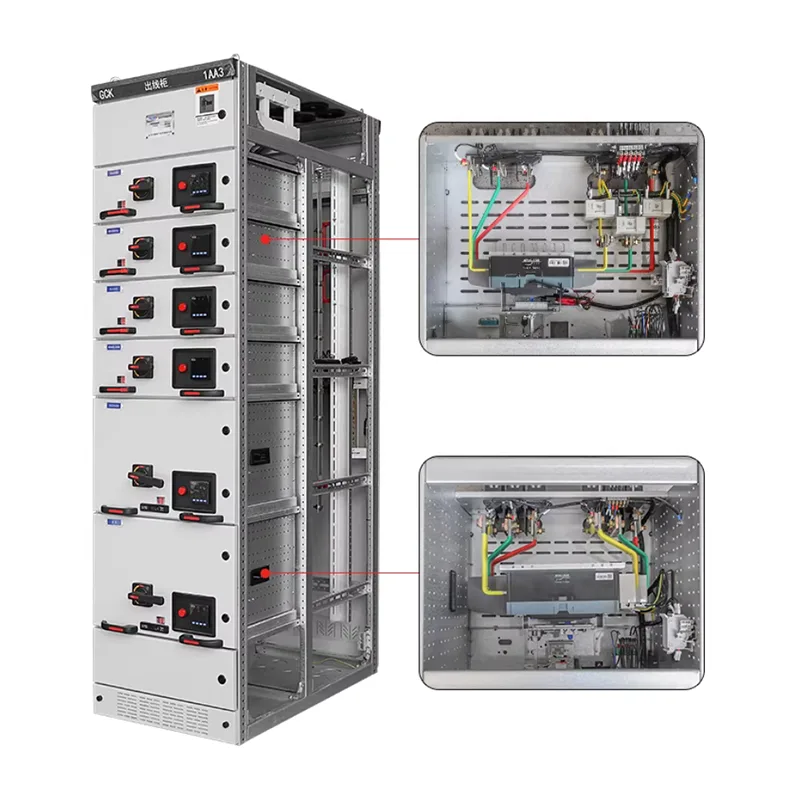

Unit fungsional GCS mengadopsi desain tipe laci standar, memungkinkan pemasangan dan pelepasan dengan cepat. Jika terjadi kegagalan atau pemeliharaan satu sirkuit, unit dapat ditarik secara mandiri tanpa mempengaruhi pengoperasian sirkuit lain, sehingga mengurangi waktu pemadaman listrik dan biaya pemeliharaan.

Desain modular switchgear menawarkan keserbagunaan yang kuat, memfasilitasi perluasan atau penggantian di masa mendatang.

2. Tingkat Keamanan Tinggi

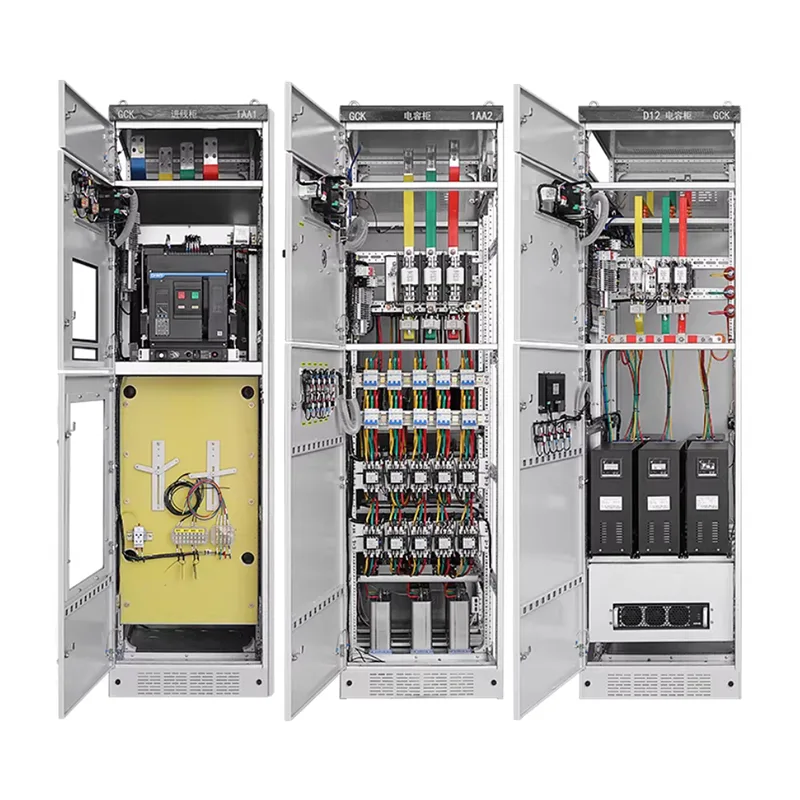

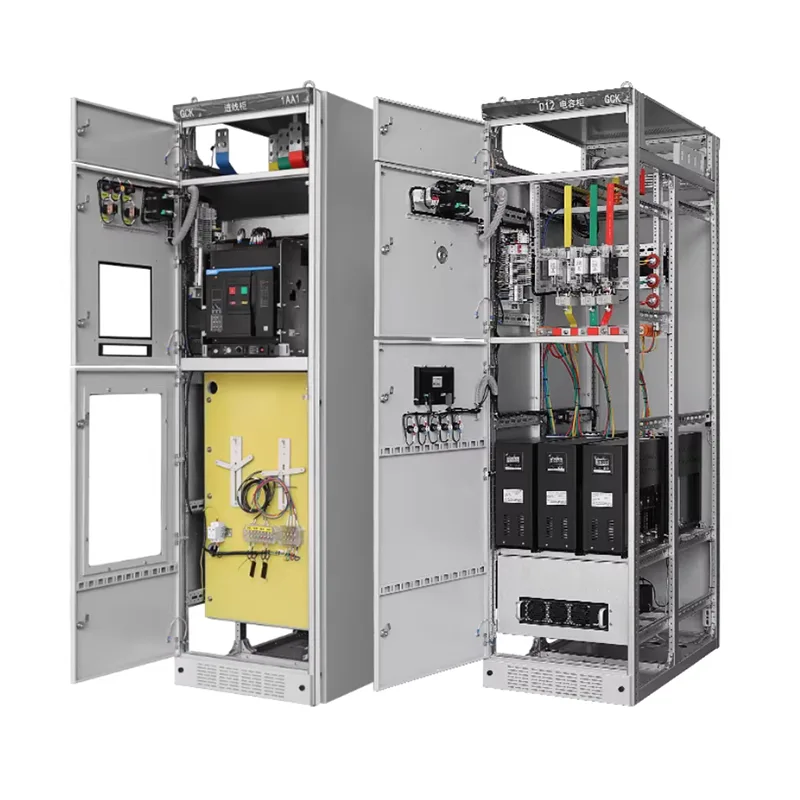

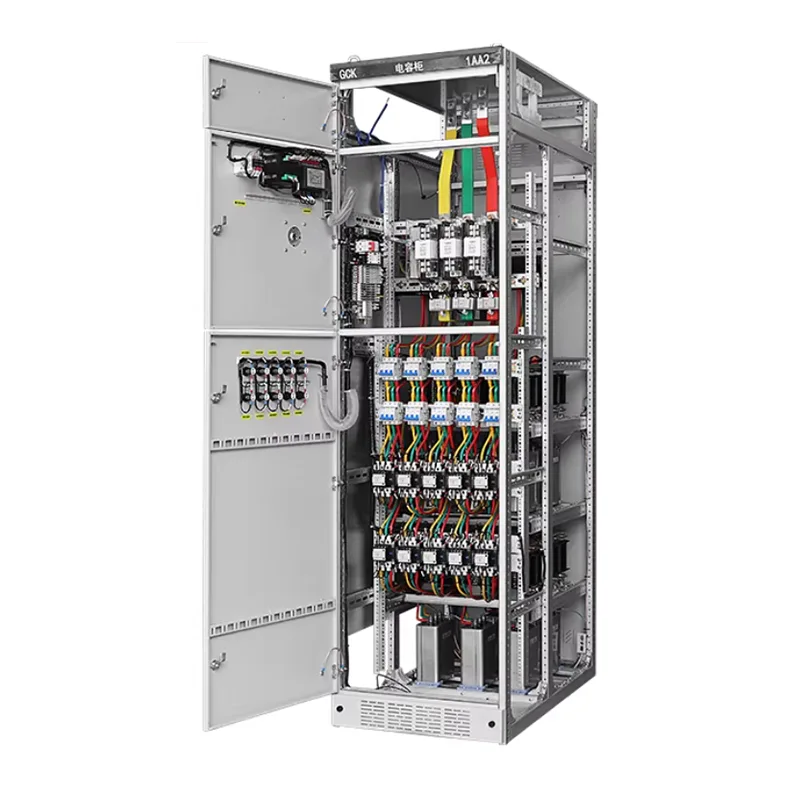

Kabinet GCS secara internal dibagi menjadi: kompartemen busbar, kompartemen unit fungsional, dan kompartemen kabel. Area fungsional ini diisolasi secara efektif untuk mencegah penyebaran kesalahan.

Kami mendukung opsi untuk tingkat perlindungan yang lebih tinggi, yang dapat disesuaikan berdasarkan kondisi pengoperasian sebenarnya.

Fitur keselamatan meningkatkan keselamatan dan stabilitas operasional, memenuhi kebutuhan daya proyek industri dan pekerjaan umum.

3. Perawatan dan Pengoperasian yang Nyaman

Unit laci dilengkapi posisi pengujian, pengoperasian, dan pemutusan sambungan, sehingga memungkinkan pemeriksaan dan penggantian bahkan dalam kondisi mati atau dalam kondisi energi sebagian. Pengkabelan dan ruang pengoperasian dirancang secara rasional, sehingga mudah digunakan oleh personel pemeliharaan dan cocok untuk sistem yang memerlukan perawatan rutin, seperti skenario MCC.

4. Penerapan yang Luas

Kabinet GCS dapat digunakan sebagai kabinet distribusi, kabinet pengumpan, pusat kendali motor (MCC), dll., mendukung berbagai kombinasi komponen kelistrikan dan beradaptasi dengan kebutuhan kapasitas dan kuantitas rangkaian yang berbeda. Sebuah sistem tunggal dapat mencakup berbagai kebutuhan aplikasi.

5. Efektivitas Biaya Tinggi

Dibandingkan dengan lemari penarikan MNS, GCS memiliki struktur yang lebih sederhana dan biaya yang lebih terkendali.

Dibandingkan dengan switchgear tetap, switchgear ini menawarkan keunggulan yang signifikan dalam hal keselamatan dan pemeliharaan, sehingga sangat cocok untuk proyek skala menengah hingga besar atau proyek yang sensitif terhadap anggaran, sehingga mencapai keseimbangan antara kinerja dan biaya.

Bagaimana Cara Merawat Switchgear Tegangan Rendah GCS yang Dapat Ditarik?

Untuk memperpanjang masa pakainya, mencegah malfungsi, dan memastikan pasokan listrik terus menerus, perawatan yang tepat sangatlah penting. Shangming memberikan dokumentasi yang komprehensif dan menawarkan beberapa saran.

I. Inspeksi Harian

1. Pemeriksaan Indikator Pengoperasian: Lampu indikator panel laci tidak boleh berkedip secara tidak normal; arus ammeter harus seimbang.

2. Pemeriksaan Kenaikan Suhu: Gunakan termometer inframerah genggam untuk mengukur kenaikan suhu konektor busbar utama, konektor primer laci, dan terminal masuk/keluar pemutus sirkuit. ≤40K (≤80℃ pada suhu sekitar +40℃).

3. Pemeriksaan Bau/Suara Tidak Normal: Periksa bau terbakar, suara keluarnya cairan, atau suara mendengung.

4. Segel Pintu dan Pemeriksaan Pembersihan: Apakah segel pintu lemari sudah tua? Apakah ada akumulasi debu internal?

5. Pemeriksaan Posisi Laci: Apakah semua laci berada pada posisinya yang terhubung? Apakah mereka longgar?

II. Perawatan Berkala

Langkah 1: Matikan Persiapan. Konfirmasikan bahwa catu daya hulu telah diputus dan uji tegangannya.

Langkah 2: Pindahkan laci yang memerlukan perawatan ke posisi terbuka dan tarik keluar sepenuhnya. Perhatikan bahwa steker utama akan terputus secara otomatis; colokan sekunder dapat dilepas secara manual.

Langkah 3: Pemeliharaan Unit Laci. Komponen yang berbeda memerlukan prosedur perawatan yang berbeda, termasuk pembersihan dan pengujian.

Langkah 4: Pemeliharaan Internal Kabinet

Busbar Utama: Periksa baut-baut yang kendor.

Busbar Cabang Vertikal: Bersihkan debu yang terkumpul dan periksa selubung insulasi yang rusak.

Kompartemen Kabel: Atur kabel dan periksa ujung kabel yang terlalu panas atau berubah warna.

Sistem Pembumian: Ukur tahanan pembumian antara busbar PE dan kabinet (harus ≤0,1Ω).

Langkah 5: Uji Fungsional

Dorong laci kembali ke posisi sambungan. Setelah dihidupkan, uji rangkaian kontrol pada posisi pengujian. Jalankan tes tanpa beban selama 10 menit untuk memastikan tidak ada kelainan.

Tindakan Pencegahan Pemeliharaan Utama

1. Jangan sekali-kali memasang atau mencabut modul utama saat sedang dihidupkan.

Modul primer mengalirkan arus tinggi di sirkuit utama dan harus dioperasikan hanya setelah laci dalam posisi terbuka dan sistem dimatikan.

Jika tidak, hal ini dapat menimbulkan busur listrik, yang mengakibatkan cedera diri atau kerusakan peralatan.

2. Jangan mencampur laci dengan ukuran berbeda.

Laci GCS dirancang dalam ukuran unit 1/2, 1, 2, dan 3, dengan ketinggian yang sesuai dengan posisi modul utama.

Pemasangan yang salah akan menyebabkan modul tidak sejajar, kontak buruk, dan panas berlebih.

3. Periksa interlock lima bukti secara teratur.

Pengujian: Dengan pemutus arus tertutup, apakah laci dapat ditarik keluar? Seharusnya tidak.

Jika interlock gagal, segera hentikan penggunaan dan perbaikan untuk mencegah kesalahan pengoperasian.

4. Meningkatkan tindakan anti-kondensasi di lingkungan lembab.

Jika proyek Anda berlokasi di musim hujan atau di instalasi air, periksa pengoperasian pemanas setiap bulan.

Saat mengonfirmasi solusinya, Anda dapat memilih untuk memasang pengontrol kondensasi cerdas untuk start-stop otomatis.

Pertanyaan Umum

T: Saat menyesuaikan kabinet switchgear, bagaimana cara memilih antara tipe tetap (GGD) atau tipe yang dapat ditarik (GCS/MNS)?

J: GGD cocok bila: Anggaran terbatas, beban tunggal, tunjangan untuk pemeliharaan pemadaman listrik, atau lingkungan yang sulit; kabel tetap lebih dapat diandalkan dalam kasus ini.

GCS/MNS cocok ketika: Lini produksi inti mengalami kehilangan listrik yang signifikan, banyak sirkuit dengan ruang terbatas, memerlukan pemeliharaan saluran langsung yang cepat, dan memprioritaskan otomatisasi dan kecerdasan tinggi.

T: Bagaimana pengaruh ketinggian terhadap penyesuaian switchgear?

A: Pada ketinggian di atas 1000 meter, udara tipis mengurangi pembuangan panas dan kapasitas isolasi.

Anda harus memberi tahu kami selama penyesuaian jika Anda memerlukan peningkatan celah udara, isolator bermutu lebih tinggi, atau penurunan daya selama pemilihan.

T: Mengapa laci switchgear tegangan rendah GCS yang dapat ditarik terkadang sulit untuk ditarik keluar atau dimasukkan?

A: Deformasi rel pemandu: Hal ini mungkin disebabkan oleh fondasi yang tidak rata selama pemasangan, sehingga menyebabkan distorsi kabinet.

Interlocking: Periksa apakah pemutus arus berada pada posisi terbuka penuh. Demi keamanan, interlock mekanis akan mengunci laci saat pemutus arus diaktifkan.

Kegagalan pelumasan: Kurangnya perawatan dalam jangka waktu lama dapat menyebabkan mekanisme mekanis menjadi kaku. Jangan mendorong atau menarik laci dengan paksa; singkirkan benda asing dan oleskan pelumas dalam jumlah yang sesuai.
