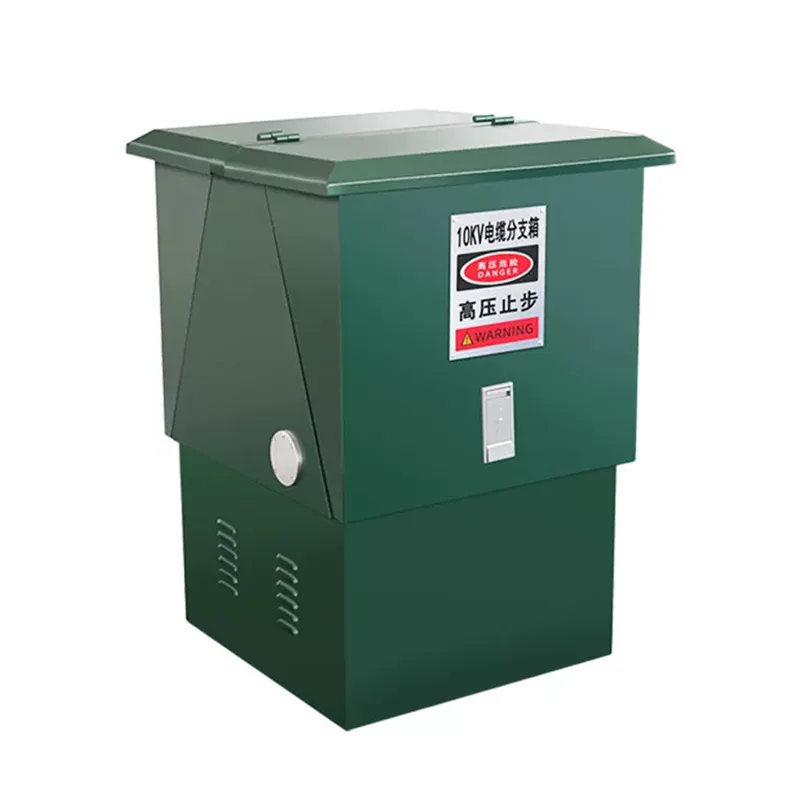

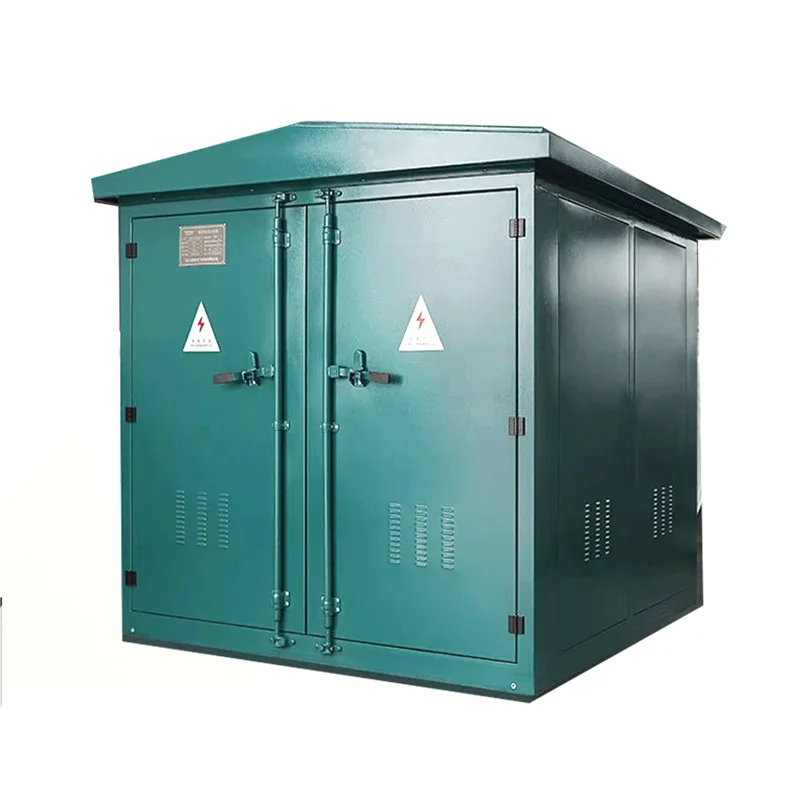

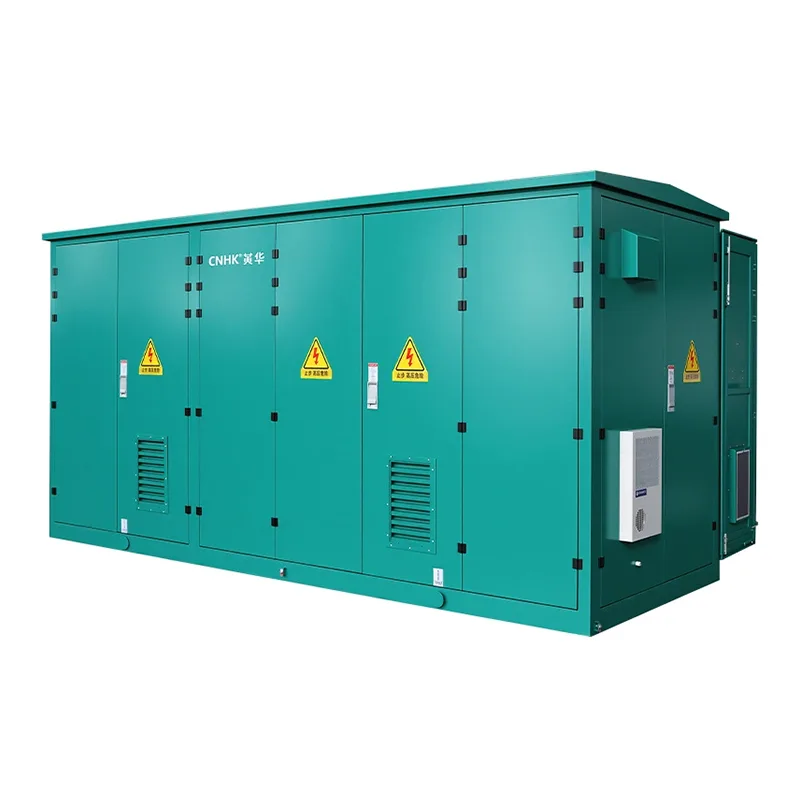

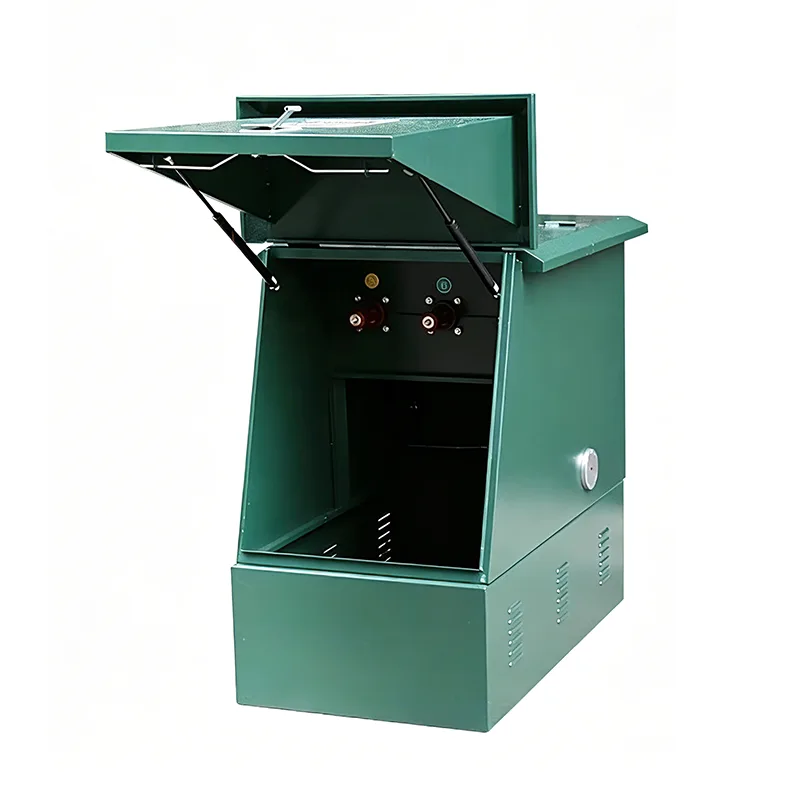

Kotak Cabang Kabel Tegangan Tinggi

Kotak Cabang Kabel Tegangan Tinggi digunakan pada jaringan distribusi tegangan menengah 6kV-35kV. Mereka dibuat di pabrik dan dipasang di lokasi melalui perakitan sambungan kabel tegangan tinggi, penggantian lubang kabel, dan fabrikasi kepala terminal di lokasi. Shangming, sebagai produsen produk ini, dapat menyesuaikannya sesuai dengan kebutuhan proyek yang sebenarnya. Silakan hubungi kami.

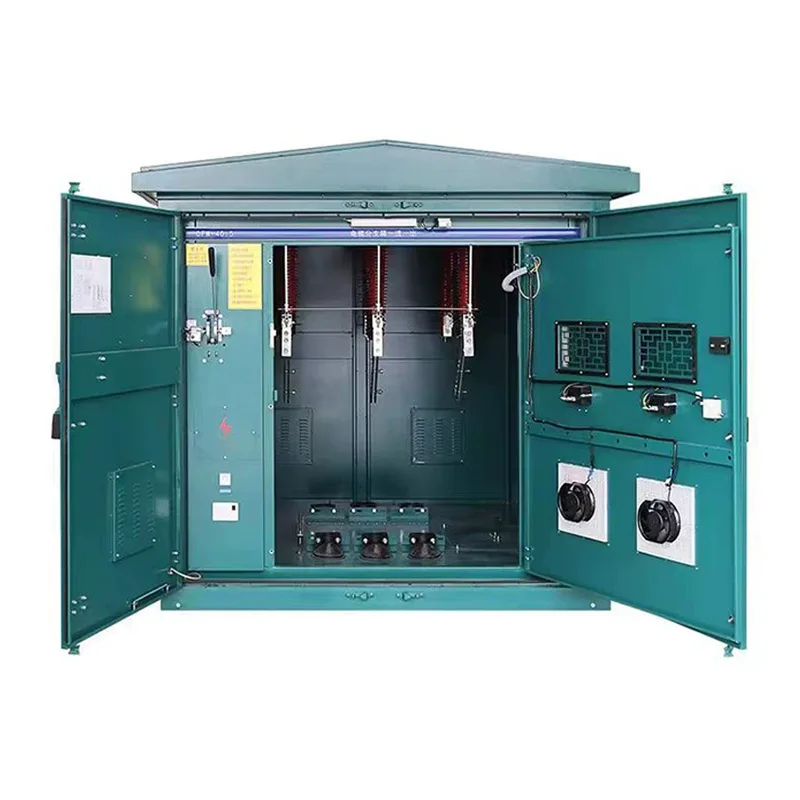

Komposisi Struktural

Kotak cabang kabel tegangan tinggi berfungsi sebagai cabang kabel, sambungan, dan komponen pelindung dalam sistem distribusi tenaga listrik tegangan tinggi. Meskipun pada dasarnya merupakan elemen sambungan, perangkat pelindung dapat ditambahkan ke komponen struktural jika diperlukan.

1. Enklosur: Enklosur adalah komponen dasar. Kami menggunakan logam berkekuatan tinggi, seperti baja canai dingin atau baja tahan karat, memberikan sifat tahan air, tahan debu, tahan korosi, dan tahan cuaca, cocok untuk lingkungan bertegangan tinggi di dalam atau luar ruangan.

2. Terminal Sambungan Kabel Utama: Bagian ini digunakan untuk kabel tegangan tinggi berpenampang besar, menopang konduktor aluminium atau tembaga, memastikan kontak yang andal dan impedansi rendah.

3. Terminal Cabang: Struktur satu masuk beberapa keluar, diisolasi secara internal dengan bahan insulasi tinggi dan tahan panas untuk memastikan isolasi listrik dan jarak aman antar cabang.

4. Sistem Insulasi dan Proteksi: Dilengkapi dengan bushing tegangan tinggi dan penutup insulasi untuk mencegah korsleting, flashover, atau kecelakaan sengatan listrik.

5. Perangkat Proteksi: Opsional berdasarkan persyaratan proyek, termasuk sekering tegangan tinggi, sakelar beban, sambaran petir, dan proteksi arus lebih. Perlindungan independen untuk sirkuit cabang dimungkinkan, sementara jalur utama mempertahankan pasokan listrik secara terus menerus.

Fitur Produk

1. Keamanan dan Isolasi Tegangan Tinggi

Kotak Cabang Kabel Tegangan Tinggi mengadopsi penutup logam berkekuatan tinggi dengan penutup insulasi, mendukung percabangan kabel tegangan tinggi 1kV~35kV dan di atasnya. Cabang tegangan tinggi diisolasi sepenuhnya dari saluran utama, mencegah terjadinya flashover, korsleting, atau sengatan listrik, memenuhi standar keselamatan distribusi daya tegangan tinggi IEC/GB.

2. Fungsi Percabangan Multi-Sirkuit

Produk ini mendukung percabangan kabel satu-dalam-beberapa outlet, memungkinkan konfigurasi jumlah sirkuit yang fleksibel sesuai kebutuhan. Busbar internal atau struktur konduktor mendistribusikan arus secara merata, dan kapasitas arus cabang yang berbeda dapat disesuaikan sesuai dengan kebutuhan beban, menyederhanakan perkabelan kabel tegangan tinggi dan mengurangi kompleksitas konstruksi.

3. Peringkat Perlindungan Tinggi

Shangming dapat menyesuaikan kotak cabang luar ruangan dengan peringkat perlindungan IP54/IP65 berdasarkan kondisi lingkungan aktual, tahan terhadap hujan, debu, radiasi ultraviolet, dan lingkungan korosif, serta dapat beradaptasi dengan pengoperasian jangka panjang di lingkungan bersuhu tinggi, bersuhu rendah, dan lembab.

4. Struktur Modular

Kotak cabang kami memiliki struktur yang kompak, kabel yang jelas, dan waktu pemasangan di lokasi yang singkat, sehingga menghemat waktu dibandingkan dengan sumur kabel tradisional. Opsi pemasangan mencakup pemasangan di dinding, pemasangan di lantai, atau pemasangan braket. Pemeliharaan dan perluasannya sederhana, sehingga meningkatkan efisiensi operasional.

5. Umur Panjang dan Biaya Perawatan Rendah

Karena kami memilih bahan yang sangat tahan cuaca dan korosi, masa pakai produk diperpanjang secara efektif. Desain yang tersegel mencegah masuknya debu, kelembapan, dan hama, sehingga meminimalkan perawatan harian dan biaya pengoperasian yang rendah.

Perbandingan Kotak Distribusi Kabel Tegangan Tinggi dan Tegangan Rendah

Pertanyaan Umum

T: Jika indikator tegangan pada permukaan enklosur mati, dapatkah saya mengetahui apakah rangkaian sedang kehabisan daya?

J: Tentu saja tidak. Indikator tegangan hanya untuk referensi tambahan. Indikator yang tidak menyala dapat disebabkan oleh indikator rusak, sensor rusak, atau sekring putus. Sebelum pengoperasian apa pun, penguji tegangan tinggi dengan peringkat tegangan yang sesuai harus digunakan untuk pengujian di tempat.

T: Apa yang harus saya lakukan jika saya mendengar sedikit suara mendesis dari enklosur selama pemeriksaan?

A: Segera minta pemadaman listrik untuk diperiksa. Desisan biasanya merupakan tanda pelepasan sebagian, yang menunjukkan bahwa insulasi bagian dalam mungkin retak atau jalur pelepasan mungkin tercipta karena pemasangan yang tidak tepat. Jika tidak segera diatasi, hal ini dapat dengan cepat berkembang menjadi korsleting antarfasa, atau bahkan menyebabkan casing meledak.

T: Bagaimana cara memilih antara insulasi SF6 dan insulasi padat?

J: Insulasi SF6: Teknologi yang sangat matang dengan kemampuan pemadaman busur api yang kuat, tetapi melibatkan emisi gas rumah kaca dan memerlukan pemantauan pengukur tekanan secara teratur.

Isolasi padat: Perlindungan bebas gas, lebih ramah lingkungan, cocok untuk area dengan persyaratan lingkungan yang sangat tinggi atau daerah dataran tinggi, mencegah gelembung udara internal.
