Kotak Distribusi Terintegrasi Tegangan Rendah JXF

Kotak distribusi terintegrasi tegangan rendah JXF terbuat dari pelat baja canai dingin, ditekuk dan dilas, dengan perlakuan penyemprotan elektrostatis resin epoksi di permukaan, menjadikannya estetis dan tahan lama. Ini adalah salah satu jenis produk yang dapat ditawarkan oleh Shangming, sebagai produsen dan pemasok kotak distribusi, kepada pelanggan baru dan lama. Kami memiliki kemampuan R&D dan penyesuaian yang komprehensif; jangan ragu untuk mengirimkan kebutuhan Anda kepada kami.

mengirimkan permintaan

Deskripsi Produk

Kotak distribusi terintegrasi tegangan rendah JXF adalah produk berkualitas tinggi yang dirancang dan diproduksi oleh Pabrik Shangming. Ini memiliki peringkat perlindungan IP55, dasar pemasangan internal untuk memasang berbagai peralatan listrik, dan pintu yang dapat dibuka lebih dari 110 derajat dan dapat diputar secara fleksibel.

Fitur Struktural

Bahan: Kotak distribusi terintegrasi tegangan rendah JXF terbuat dari pelat baja canai dingin dengan lapisan bubuk elektrostatik, memberikan ketahanan korosi yang kuat dan tahan cuaca.

Peringkat Perlindungan: IP40; IP54 dapat disesuaikan untuk memenuhi kebutuhan proyek Anda. Untuk perlindungan tinggi, tepi kotak dilengkapi dengan strip penyegel, sehingga memberikan ketahanan yang sangat baik terhadap debu dan air.

Metode Instalasi: Kami mendukung opsi instalasi yang fleksibel, ditentukan berdasarkan kebutuhan Anda. Pemasangan yang dipasang di dinding, tersembunyi, atau dipasang di lantai didukung.

Tata Letak Internal: Kotak distribusi dilengkapi pelat pemasangan yang dapat digerakkan, memungkinkan komponen diatur secara bebas sesuai dengan diagram sirkuit.

Apa Aplikasi Kotak Distribusi Terintegrasi Tegangan Rendah JXF?

Kotak distribusi terintegrasi tegangan rendah JXF digunakan untuk terminal tegangan rendah dan distribusi daya sirkuit cabang, mengakomodasi penerangan, daya, kontrol peralatan, dan kebutuhan daya luar ruangan.

1. Terminal Distribusi Tenaga Listrik

Penerapan dasar JXF yang paling umum adalah mengambil daya dari kabinet distribusi utama dan mendistribusikannya ke area atau peralatan tertentu.

Skenario Terkait:

Distribusi Lantai: Pada gedung perkantoran atau bangunan tempat tinggal, berfungsi sebagai stasiun pemindah tenaga untuk setiap lantai.

Tenaga Bengkel: Bertanggung jawab untuk menyediakan daya ke mesin tertentu di lokasi industri.

Listrik Sementara: Di lokasi konstruksi atau tempat pameran, ini berfungsi sebagai titik akses listrik sementara yang andal.

2. Kontrol dan Start Motor

Karena ruang internal yang dalam dan tata letak kotak JXF yang fleksibel, kotak ini ideal untuk mengakomodasi kontaktor dan relai termal.

Skenario Terkait:

Kontrol Pompa Air: Biasa digunakan untuk kontrol peralihan otomatis/manual pada pompa kebakaran dan pompa limbah.

Pengaktifan Kipas: Pengendalian sistem ventilasi di pabrik industri atau garasi parkir bawah tanah.

Kombinasi Soft Starter/Penggerak Frekuensi Variabel: Soft starter kecil atau penggerak frekuensi variabel internal memungkinkan start-stop motor yang mulus dan pengaturan kecepatan.

3. Pencahayaan dan Pengendalian Lanskap

Kontrol Lampu Jalan Luar Ruangan: Bekerja dengan sakelar waktu atau sensor fotosensitif untuk secara otomatis mengatur waktu peralihan lampu jalan di jalan kota atau di kawasan industri.

Pencahayaan Lansekap: Mengelola dan melindungi pasokan listrik untuk penerangan eksterior bangunan dan sistem air mancur.

Penerangan Darurat: Dalam situasi darurat seperti kebakaran, lampu darurat diaktifkan secara paksa oleh sistem proteksi kebakaran.

4. Hubungan Perlindungan Kebakaran dan Pencegahan Bencana

Kotak Kipas Pembuangan Asap: Menerima sinyal alarm kebakaran dan mengaktifkan paksa kipas pembuangan asap.

Pemantauan Hidran Kebakaran: Memantau tekanan air atau status sistem proteksi kebakaran dan memberikan umpan balik secara real-time.

5. Kontrol Terintegrasi dan Integrasi Sistem Tegangan Rendah

PLC/Kotak Kontrol: Secara internal menampung pengontrol logika yang dapat diprogram untuk kontrol logika jalur produksi otomatis industri.

Konvergensi Komunikasi: Meskipun JXF adalah kotak bertegangan tinggi, JXF juga biasa digunakan untuk memasang pemancar dan modul akuisisi data untuk berbagai sensor, sehingga mencapai kontrol digital terintegrasi.

Spesifikasi Produk

Nama	Spesifikasi	Lebar	Tinggi	Kedalaman
Kotak dasar JXF	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

Kesalahan Umum dan Solusinya

Fenomena kesalahan

Kemungkinan alasannya

Larutan

Saklar utama putus dan tidak dapat direset

- Hubungan pendek atau kelebihan beban pada saluran keluar

- Perlindungan arus sisa tersandung

- Kegagalan mekanis pada saklar

①Putuskan sambungan setiap saluran keluar satu per satu untuk memecahkan masalah sirkuit yang rusak;

②Tekan tombol "Reset" dan coba tutup sirkuit;

③Jika rangkaian masih tidak dapat ditutup, ganti saklar utama.

Satu saluran keluar tidak mempunyai daya

- Pemutus arus mini tersandung pada rute ini.

- Kabel longgar atau terbakar.

- Hubungan pendek di sisi pengguna.

①Periksa apakah MCB yang bersangkutan telah tersandung; mengatur ulangnya akan menyelesaikan masalah.

②Setelah listrik mati, periksa apakah terminal kabel teroksidasi atau kendor.

③Hubungi pengguna untuk memecahkan masalah kabel internal.

Sering tersandung proteksi arus bocor

- Penuaan insulasi saluran

- Arus bocor berlebihan dari beberapa perangkat

- Kesalahan pada perangkat arus sisa (RCD) itu sendiri

①Ukur resistansi isolasi setiap rangkaian menggunakan megohmmeter (harus >0,5MΩ);

②Nyalakan secara bertahap untuk mengidentifikasi peralatan dengan arus bocor tinggi;

③Ganti perangkat arus sisa (RCD) (disarankan Tipe A atau Tipe B).

Kompensasi daya reaktif tidak berfungsi

- Pengontrol tidak dihidupkan

- Kapasitor rusak

- Tegangan tidak normal

①Periksa catu daya pengontrol dan transformator arus pengambilan sampel (CT);

②Ukur nilai kapasitansi dengan multimeter (jika deviasi >10%, perlu diganti);

③Tunggu hingga voltase kembali normal sebelum peralihan otomatis.

Pembacaan meteran listrik tidak normal

- Polaritas CT terbalik

- Kesalahan pengkabelan pengukuran

- Kerusakan meteran

①Verifikasi terminal CT dengan nama yang sama (P1 menghadap busbar);

②Rewire sesuai dengan spesifikasi pengukuran;

③Hubungi biro penyedia listrik untuk memverifikasi atau mengganti meteran.

Kondensasi/karat di dalam selungkup

- Penuaan strip penyegelan

- Kurangnya katup pernafasan atau pemanas

- Lingkungan dengan kelembaban tinggi dalam jangka panjang

①Ganti strip penyegel pintu;

②Pasang dehumidifier pintar atau pelat pemanas;

③Bersihkan air yang terkumpul dan aplikasikan cat anti karat.

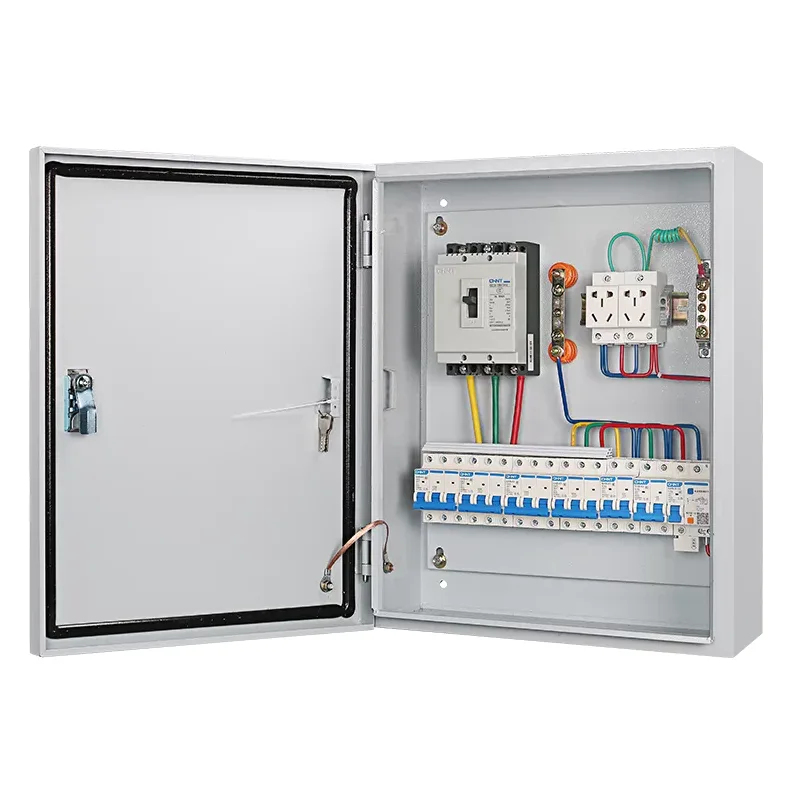

JXF Low-voltage Integrated Distribution Box
